Utilizzo delle aree d'intersezione nelle viste in sezione

È possibile creare viste in sezione in un modello tagliando più aree del modello. Queste aree sono definite dalle "aree di intersezione."

Quando si selezionano piani o facce della sezione, il rettangolo di selezione delle selezioni effettuate rappresenta l'area di intersezione. È possibile utilizzare le aree di intersezione per creare una vista in sezione di più aree di un modello.

Questo esempio utilizza le aree di intersezione per tagliare una porzione del modello.
Modello originale Vista in sezione del modello

Per utilizzare le aree di intersezione nelle viste in sezione in questo esempio:

  1. Fare clic su Vista di sezione (barra degli strumenti Visualizza) o su Visualizza > Mostra > Vista di sezione.
  2. Nel PropertyManager, in Metodo sezione, selezionare Per aree.
  3. In Sezione 1:
    1. Fare clic su Piano Frontale.
    2. Per Distanza di offset, immettere 0.
    3. Selezionare Mostra estremità di sezione e Sezione che contiene solo grafica.
  4. In Sezione 2:
    1. Fare clic su Piano superiorepulsante plane_top.png.
    2. Per Distanza di offset, immettere 0.
  5. In Sezione 3:
    1. Fare clic su Piano destropulsante plane_right.png.
    2. Per Distanza di offset, immettere 0.
  6. In Metodo sezione, fare clic su Aree di intersezione.

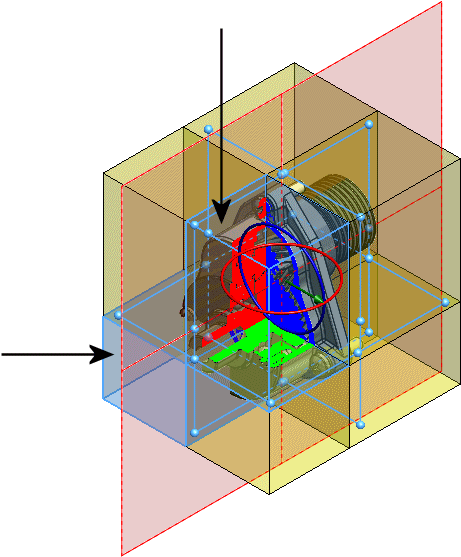

    Le aree di intersezione ombreggiate vengono visualizzate nell'area grafica.

  7. Nell'area grafica, selezionare le aree di intersezione in basso a sinistra e in alto a destra visualizzate.

  8. Fare clic su .
