Appiattimento di superfici

Disponibile con SOLIDWORKS Premium.

È possibile appiattire superfici con una singola faccia o con più facce. Non è possibile appiattire le superfici che hanno fori o un'altra geometria interna.

Per appiattire una superficie:

  1. Aprire install_dir\samples\whatsnew\parts\surface.sldprt.

  2. Fare clic su Appiattimento (barra degli strumenti Superfici) oppure Inserisci > Superficie > Appiattimento.
  3. Nell'area grafica:
    1. Selezionare la superficie per Faccia/superficie da appiattire.

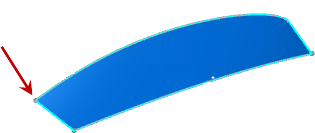

    2. Selezionare il vertice illustrato per Vertice o bordo da cui appiattire.

  4. Fare clic su .

  5. Nell'area grafica, fare clic con il pulsante destro del mouse sulla superficie appiattita e fare clic su Grafico di deformazione.

    Viene visualizzato un grafico di deformazione nell'area grafica che mostra dove la superficie è compressa o allungata.

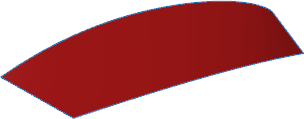

  6. Per visualizzare solo la superficie appiattita, nell'albero di disegno FeatureManager, fare clic con il pulsante destro del mouse su Superficie di delimitazione3 e fare clic su Nascondi.



Vedere la Guida di SOLIDWORKS: Appiattire superficie.
