Si possono creare disegni da un documento di parte o di assieme.
Per generare i disegni dai documenti di parti e assiemi:
- in un documento di parte o assieme, fare clic su Crea disegno da parte/assieme
nella barra degli strumenti standard e selezionare un modello nella finestra Formato/Dimensione del foglio.Si aprirà la Tavolozza delle viste sul lato destro della finestra.
- Fare clic su
per fissare la Tavolozza delle viste.
- Trascinare una vista dalla Tavolozza delle viste al foglio di disegno.
- Nel PropertyManager Vista del disegno o Vista proiettata, impostare le opzioni come l'orientamento, lo stile di visualizzazione, la scala, etc. quindi fare clic su
.
- Ripetere i punti 3 e 4 per aggiungere le viste.
Qualsiasi vista di disegno può essere visualizzata in un documento di disegno.
 |
| Parte del modello |
 |

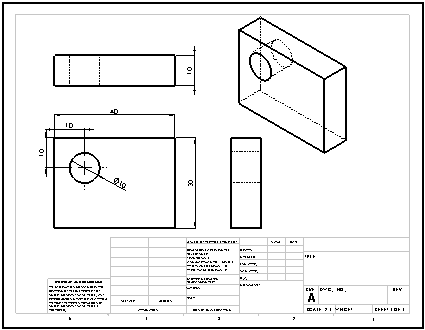

| Disegno con diverse viste e quote inserite |
