In un assieme, è possibile aggiungere componenti specchiando i componenti esistenti (parti o sottoassiemi). I nuovi componenti possono essere una copia o una versione a mano opposta del componente testa di serie.
È possibile creare le versioni a mano opposta delle singole parti. Vedere Specchiatura di una parte.
Le differenze tra la creazione di una copia e di una versione a mano opposta comprendono:
| Copia |
Versione mano opposta |
|---|
| Aggiunge all'assieme una nuova istanza del componente testa di serie. Non crea nuovi documenti o configurazioni. |
Crea un nuovo documento o una nuova configurazione. |
| La geometria del componente copiato è identica a quella del componente testa di serie. Solo l'orientamento del componente differisce. |
La geometria del nuovo componente è specchiata e pertanto risulta diversa da quella del componente testa di serie. |
| Questa opzione è particolarmente utile per i componenti simmetrici. |
Utilizzare questa opzione per specchiare componenti non simmetrici. |
|
|

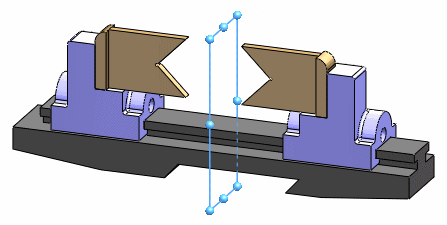

Esempio di componenti specchiati

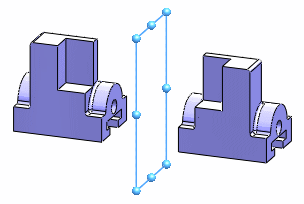

In questo assieme, il sottoassieme (morsa e supporto) è stato specchiato. La versione a mano opposta del supporto è stata creata in modo che la morsa si innesti sul lato corretto. È stata creata una copia della morsa perché non è stato necessario modificare la geometria.
Altre informazioni su Specchia componenti
La specchiatura di componenti (creandone copie o versioni mano opposta), determina le azioni seguenti:
-
All'albero di disegno FeatureManager viene aggiunta una funzione SpecchiaComponente
. La funzione mantiene i componenti specchiati in posizione relativamente ai componenti testa di serie rispetto al piano di specchiatura. Nessun altro accoppiamento risulta necessario per vincolare i componenti specchiati.
- È possibile aggiungere accoppiamenti o spostare un componente specchiato se tale movimento non trasgredisce lo stato accoppiato del componente testa di serie.
- Quando si specchiano parti Toolbox, se ne possono creare solo delle copie, non le versioni mano opposta.
Versioni mano opposta
I criteri seguenti valgono solo quando si crea una versione a mano opposta di un componente di assieme.
- È possibile salvare la versione a mano opposta in un nuovo file oppure come configurazione derivata nel file del componente testa di serie.
- Se si apportano modifiche al componente testa di serie, queste si riflettono nel componente mano opposta.
- Le proprietà personalizzate vengono copiate automaticamente in un nuovo file o una nuova configurazione.
- Se il componente testa di serie è un sottoassieme e si salva la sua versione a mano opposta in un nuovo file, gli accoppiamenti del sottoassieme testa di serie vengono ricreati nel nuovo sottoassieme. Un messaggio informa l'utente nel caso vi siano accoppiamenti che non possono essere ricreati.
-
Se si salva un componente specchiato come configurazione derivata nel file del componente testa di serie, nel file viene a crearsi una nuova funzione. La funzione non ha un riferimento esterno all'assieme. La funzione viene sospesa automaticamente nella configurazione testa di serie (padre) e riattivata nella configurazione nuova (derivata).
