部品ドキュメントやアセンブリ ドキュメントから図面を作成できます。
部品やアセンブリ ドキュメントから図面を生成するには：
- 部品ドキュメント、またはアセンブリ ドキュメントで標準ツールバーの部品/アセンブリから図面を作成
（Make Drawing from Part/Assembly） をクリックし、シートのフォーマット/サイズ（Sheet Format/Size）ダイアログボックスからテンプレートを選択します。パレット表示 がウィンドウの右側に開きます。
- パレット表示（View Palette）を固定するために、
をクリックします
- パレット表示から図面シートへビューをドラッグします。
- 図面シート または 投影図 PropertyManager で、表示方向、表示スタイル、スケールなどのオプションを設定し、
をクリックします。
- ステップ 3 と 4 を繰り返してビューを追加します。
図面ドキュメントでは、任意のモデルの任意の図面ビューを使用できます。
 |
| モデル部品 |
 |

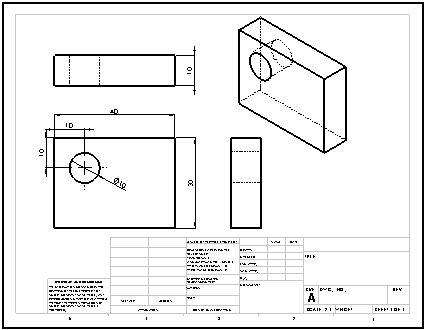

| 寸法を挿入した複数のビューをもつ図面 |
