ソリッドの断面作成(Sectioning Solids) :
|

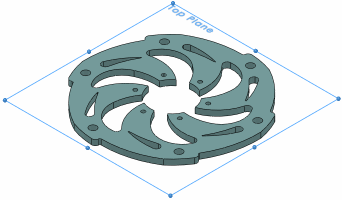

断面平面を使用してソリッドを分割し、2D でボディを作成することができます。 下に表示されるディスクの平面応力例では、一番上の平面を3Dジオメトリから2Dモデルを抽出するために使用します。
| 3D モデル(3D model) |
2D 断面(2D Sections) |
 |
 |
ボルト-ナット接続の軸対称では、断面がソリッドと回転軸を横切る任意の平面を選択します。
ボルトの頭とねじ山のヘリカル パターンはモデル化されません。
| 3D モデル(3D model) |
2D 断面(2D Sections) |
 |
 |
|
|
平面サーフェスか、またはスケッチの使用(Using planar surfaces or sketches) :
|
2D断面を作成するために断面平面の上に平坦なサーフェスボディ、あるいはスケッチを作成することができます。 下の例では、面ひずみの条件で板に対して行われている 3 点曲げ試験の状態を断面平面上に作成されたサーフェス ボディで示しています。
|
