偏差分析

偏差分析（Deviation Analysis）ツールは、面間の角度を診断するためのツールです。エッジを一つだけ選択することも、複数選択することもできます。サーフェス上の 2つの面間のエッジ、またはソリッド上のエッジを選択できます。

エッジに沿って選択したサンプル点の数を基準に分析が行われます。次のような状況で失敗する作業、また失敗する可能性のある作業について確認することができます：
モールド 金型の問題点をモールドの分割ラインに沿って抜き勾配分析 ツールと組み合わせて分析します。

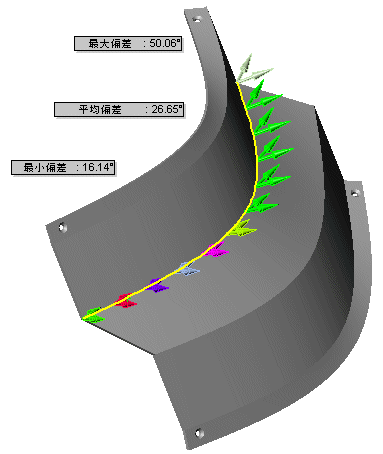

モールド部品のエッジに沿った偏差分析
フィレット 正接面に沿って、フィレット作業で失敗する可能性のある問題点を見つけ出します。

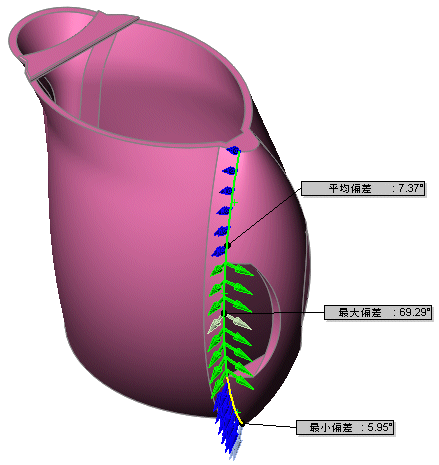

フィレットするエッジつきのスイープ
正接の必要条件 (Tangency requirements) ロフト、スイープ、サーフェス フィルのエッジに沿ってチェックし、正接の必要条件が満たされているかどうか検証します。
最大偏差 スイープ、ロフト、サーフェス フィルのエッジに沿い、最大偏差のある場所をチェックします。
3Dスケッチを使用し、ロフトのエッジに沿った偏差分析
偏差分析（Deviation Analysis）ツールを使用後、モデル内の適切なエンティティをコントロールし、結果を変更することができます。たとえば、サーフェス フィルに沿ってエッジをチェックする場合、偏差分析は、次のアイテムによって異なります:
曲率コントロール 接触（Contact）または正接（Tangent）を選択します。通常、正接（Tangent）を使用すると、隣接する面間の偏差は低くなります。
サーフェスの最適化 標準パッチを使用するか、2 面、3 面、または 4 面のサーフェスに対してサーフェスの最適化（Optimize surface）オプションを適用すると、より効率的な簡略化されたパッチを使用できます。
