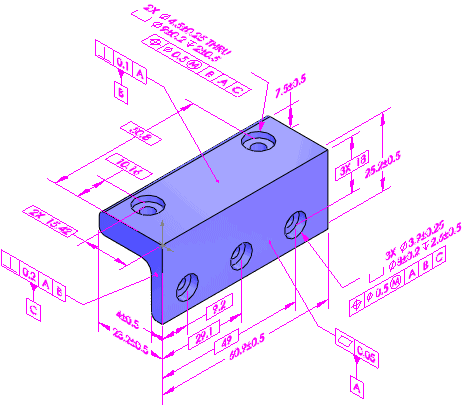

部品に対する DimXpert は、ASME Y14.41-2003 と ISO 16792:2006 に準拠した寸法と公差を部品に適用するために使うツールのセットです。この公差を使用し、TolAnalyst でアセンブリの累積公差の解析を行うことができます。また下流工程の CAM や他の公差解析、計測用アプリケーションで使用することもできます。
で、全体的な設計規格 (Overall drafting standard) を ANSI (ASME) または ISO に設定します。
フィーチャー （Features）
DimXpertでのフィーチャーは、マニュファクチャリング フィーチャーを意味します。例えば、CADの世界では、「シェル」を作成しますが、製造の世界では、これは一種の「ポケット」フィーチャーを表すものです。
サポートされるマニュファクチャリング フィーチャー：
- ボス（Boss）
- 面取り（Chamfer）
- 円錐（Cone）
- 円筒（Cylinder）
- 不連続タイプのフィーチャー
- フィレット（Fillet）
- 座ぐり穴
- 皿穴
- 単一穴
- 交差円（Intersect circle）
- 交差線
- 交差面
- 交差点（Intersect point）
- 切欠（Notch）
- 平面（Plane）
- ポケット（Pocket）
- スロット（Slot）
- サーフェス（Surface）
- 幅 (Width)
- 球（Sphere）
