DimXpert データム（DimXpert Datum）

このツールにアクセスするには:

データム (DimXpert ツールバー) または ツール（Tools） > DimXpert > データム（Datum） をクリックします。

ツールはこれらのフィーチャータイプをサポートします：

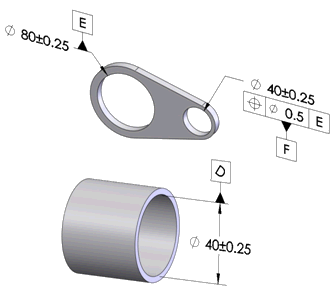

• ボス（Boss）

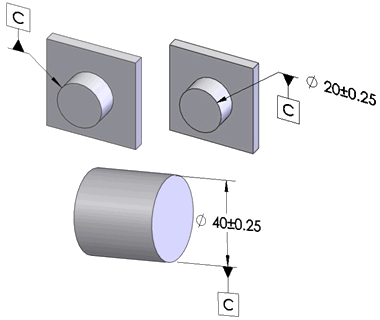

• 円筒（Cylinder）

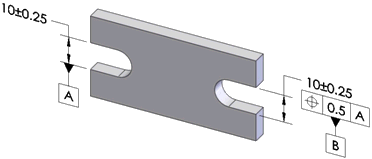

• 切欠（Notch）
• 平面（Plane）
• 単一穴（Simple Hole）

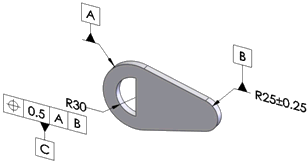

• スロット（Slot）
• 幅 (Width)

ほとんどの DimXpert データム フィーチャー PropertyManager オプションは、非 DimXpert データム フィーチャー PropertyManager と同じです。違いを下記に示します。

ラベル設定（Label Settings）

開始ラベルを ツール (Tools) > オプション (Options) > ドキュメント プロパティ (Document Properties) > 設計規格 (Drafting Standard) > アノテート アイテム (Annotations) > データム (Datum) で指定します。

データムラベルを入力するとき、入力された値がアクティブな図面規格のシンタックスであるかがチェックされます。例:

• 数値を入力すると、すべての規格で警告メッセージを表示する。
• ANSIのとき、I、O、または Qを入力すると、警告メッセージを表示する。
• ISOのとき、AA を入力すると警告メッセージを表示する。

引出線（Leader）

	サーフェス（Surface）	データム三角形をフィーチャーのサーフェスに添付します。
	方向指定引出線	データム三角形を方向指定引出線に添付します。
	{\cs6\f1\cf6\lang1024 <span style="font-weight: bold;">}寸法	データム三角形を寸法またはフィーチャー コントロール枠に添付します。
	Gtol	データム三角形をフィーチャー コントロール枠に添付します。
