AEC ソフトウェアで使用するための SOLIDWORKS モデルのエクスポート

[AEC にエクスポート] ウィザードを使用して、AEC ソフトウェアにインポートできるように SOLIDWORKS モデルを準備できます。

1. エクスポートするモデルを開きます。



2. AEC にエクスポート （ツール ツールバー）または ツール > AEC にエクスポート をクリックします。
3. PropertyManager の ホストの定義（Define Host）で、次の手順を実行します。
   1. ホスト構成部品のタイプとして、 フロアベースのコンポーネント、天井/ルーフベースのコンポーネント（Ceiling/Roof Based Component）、または 壁ベースのコンポーネント を選択します。
   2. フライアウト FeatureManager デザイン ツリーを使用してホスト参照平面を選択します。
   3. 必要に応じて、法線を反転 を選択してデフォルトの軸方向を反転させます。

      デフォルトでは、出力座標系は次のようになります。

      • フロアベースまたは天井/ルーフベースの構成部品は、フロア平面に対して +Z が垂直になるように定義されます。
      • 壁ベースの構成部品は、壁参照平面に対して +Y が垂直になるように定義されます。

   4. モデルで参照点を選択します。
4. をクリックします。
5. エクスポートの詳細の指定（Specify Export Detail）ページの ターゲット モデルの詳細の設定（Set Target Model Details）で、次のいずれかを選択し、プレビューの生成（Generate Preview）をクリックして 2 つ目のグラフィックス ウィンドウを開きます。このグラフィックス ウィンドウには、エクスポートされる量の詳細のプレビューが表示されます。

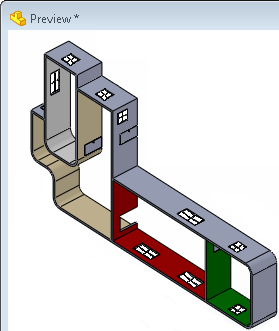

   • 高(High)

     モデルは現状のままエクスポートされ、詳細は削除されません。

     プレビューには、AEC 製品に求められる向きでモデルが表示されます。

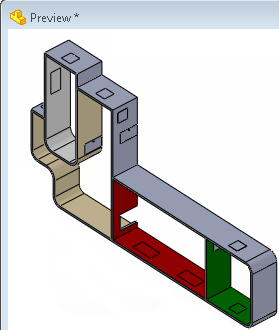

   • 中級

     内部構成部品がすべて削除され、内部断面ジオメトリが削除されてソリッドになります。 半径が 1 インチ未満のフィレットと面取りが削除され、直径が 2 インチ未満の穴が抑制されます。

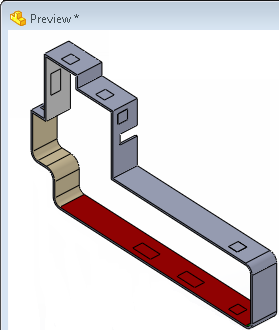

   • Low

     内部構成部品がすべて削除され、内部断面ジオメトリが削除されてソリッドになります。 半径が 2 インチ未満のフィレットと面取りは削除されます。 直径が 3 インチ以下である穴と、合計深さが 3 インチ以下である押し出しは抑制されます。



   • カスタム

     プレビューの生成（Generate Preview）は使用できません。 をクリックして Defeature プロセスを開始します。

     SOLIDWORKS ヘルプの Defeature ツールに関する説明を参照してください。

6. をクリックします。
7. .SAT として保存（Save As .SAT）をクリックします。
8. ファイル名と保存先を指定し、保存 をクリックします。
