変更 ダイアログ ボックスでグローバル変数を使用して値をリンクするには:

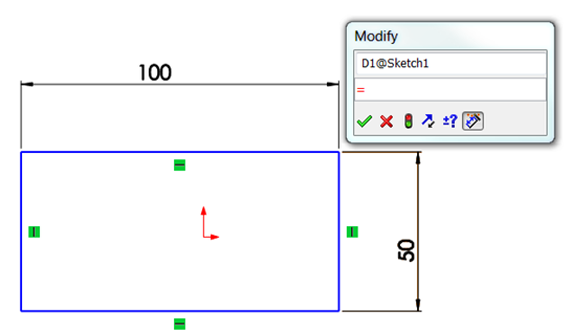

- 寸法をダブルクリックし、変更ダイアログボックスに =（等号）を入力します。
寸法にグローバル変数を割り当てるには、等号を入力する必要があります。等号を入力しないと、新しいグローバル変数を作成することはできますが、それが寸法に割り当てられません。
- グローバル変数の名前を入力します。
名前が黄色で表示され、グローバル変数の作成 (Create Global Variable) が表示されます。
- グローバル変数の作成
をクリックします。
をクリックします。
がグラフィックス領域に、寸法の横に表示されます。

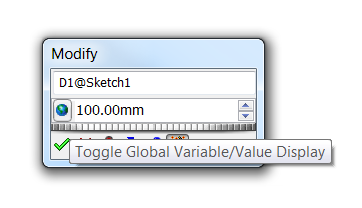

- 値と名前の表示を切り替えるには、グローバル変数ボタン
をクリックします。

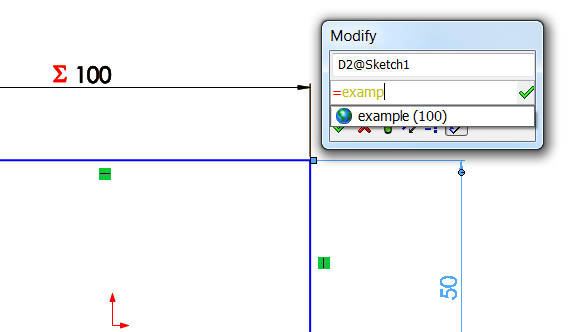

- グローバル変数に関連付ける寸法を見つけます。寸法をダブルクリックし、変更ダイアログボックスに= (等号) を入力し、グローバル変数名のいくつかの文字を入力します。
フライアウト メニューが表示され、入力した文字に一致する名前が表示されます。
- グローバル変数名を選択して、 をクリックします。

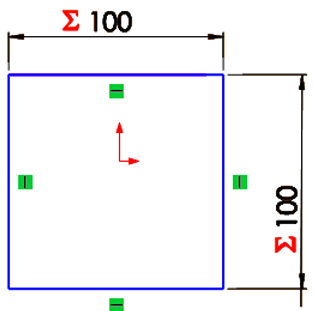

両方の寸法がグローバル変数にリンクされます。
- その他の希望の寸法で上記のステップを必要なだけ繰り返します。
グローバル変数は、寸法をダブルクリックして
変更ダイアログボックスを使用して編集することも、
関係式ダイアログボックスで編集することもできます。
グローバル変数は両方向に作用します。つまり、グローバル変数に複数の寸法が定義されている場合、いずれかの寸法を変更すると、他の寸法も変更されます。
