分解ラインを追加して、分解図のアイテム間の関係を示すことができます。
目次
分解図に分解ラインを追加するには、分解ライン スケッチ（3D スケッチの一種) を使用します。
分解ライン スケッチを編集して、分解ラインを追加、削除、または変更することができます。

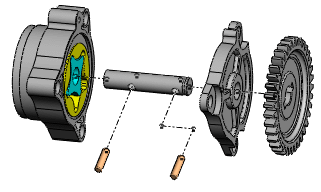

この例では、分解図で、ピンとシャフトの穴の間に分解ラインを追加します。
この例では、分解ライン スケッチの分解ラインが構成部品を通っているため、その構成部品の周囲を通るジョグが追加されます。
