距離結合チェーン パターンの作成

距離結合チェーン パターンを作成するには:

  1. install_dir\samples\whatsnew\assemblies\chain_pattern\Distance Linkage.sldasm を開きます。

  2. 挿入（Insert） > 構成部品パターン（Component Pattern） > チェーン パターン（Chain Pattern）をクリックするか、（アセンブリ ツールバーの）チェーン構成部品パターン（Chain Component Pattern） をクリックします。
  3. PropertyManager で、ピッチ メソッド について 距離結合 をクリックします。
  4. チェーン パス（Chain Path）の下で SelectionManager をクリックします。

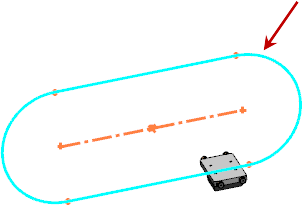

  5. SelectionManager で閉じたループ選択（Select Closed Loop） をクリックし、グラフィックス領域で閉じた輪郭スケッチを選択します。

  6. インスタンス数 に 10 を入力します。

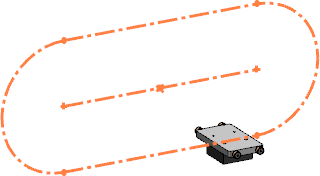

  7. チェーン グループ 1 (Chain Group 1) の下の パターン化する構成部品 (Component to Pattern) で、グラフィックス領域またはフライアウト FeatureManager デザイン ツリーから マウント ベース <1> (Mount Base <1>) を選択します。
  8. パス リンク 1（Path Link 1） で、図に示す面を選択します。

  9. パス リンク 2（Path Link 2） で、図に示す面を選択します。

  10. パス整列平面 (Path Alignment Plane) については、フライアウト FeatureManager デザイン ツリーの マウント ベース <1> (Mount Base <1>) で右側面を選択します。
  11. チェーン グループ 1（Chain Group 1） の下で 等間隔 をクリックします。

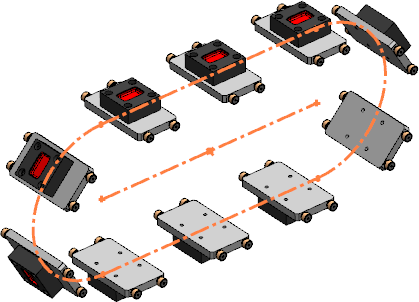

  12. をクリックします。
