너비 메이트

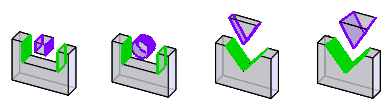

너비 메이트는 두 평면 면 간의 탭을 구속합니다.

1. 메이트(어셈블리 도구 모음) 또는 삽입 > 메이트을(를) 클릭합니다.
2. 고급 메이트에서 너비을 클릭합니다.
3. 메이트 선택에서 다음을 수행합니다.
   1. 너비 선택에서 평면 두 개를 선택합니다.
   2. 탭 선택에서 평면 두 개 또는 원통면이나 축을 한 개 선택합니다.
4. 고급 메이트 아래에서 다음 구속조건 중 하나를 선택합니다.

   중심	너비 메이트가 그루브의 너비 안에서 탭을 가운데에 정렬합니다 이전 릴리즈와 동일한 기능입니다.
   구속없음	부품과 관련하여 선택한 면 또는 평면의 제한 내에서 부품을 자유롭게 이동시킬 수 있습니다.
   치수	하나의 선택 세트부터 면 또는 평면의 가장 가까운 대칭 선택 세트까지 거리나 각도 치수를 설정합니다.
   퍼센티지	선택 세트의 한 세트부터 다른 선택 세트의 중심까지 비율 값 치수를 기준으로 거리나 각도를 설정합니다.

5. 를 클릭합니다.

   선택한 요소는 탭이 그루브의 두 면 사이에서 메이트되도록 정렬됩니다. 이 때, 탭을 그루브의 가운데 평면을 따라 이동하고 가운데 평면에 수직인 축을 중심으로 회전할 수 있습니다. 너비 메이트는 탭이 위치를 이동하거나 측면으로 회전하지 못하도록 합니다.
