노트 및 노트 위치 편집

판금 굽힘 노트 추가하고 배치하는 방법

  1. 파트/어셈블리에서 도면 작성tool_Make_Drawing_Standard.gif(표준 도구 모음)을(를) 클릭합니다.
  2. 도면 시트를 엽니다.
  3. 그런 다음 도구 > 옵션 > 문서 속성 > 판금을 클릭합니다.
  4. 대화 상자의 굽힘 노트에서 판금 굽힘 노트 표시를 선택합니다.
  5. 뷰 팔레트에서 전개도 뷰를 그래픽 영역으로 끕니다.


  6. PM_OK.gif를 클릭합니다.

    글꼴이 너무 크면, 굽힘 노트를 블럭으로 선택하고 PropertyManager의 텍스트 서식 아래에서 문서 글꼴 사용을 선택 취소한 후에 글꼴을 클릭하여 크기를 변경합니다.

  7. 굽힘 노트 개별적으로 선택해 다음을 수행할 수 있습니다.
    • 노트를 선택하여 원하는 위치로 끌어옵니다.
    • 노트를 선택하여 회전합니다.
    • 지시선 추가

    굽힘 노트를 개별적으로 삭제할 수는 없습니다. 단, 굽힘 노트를 오른쪽 클릭하여 숨기기를 선택할 수 있습니다.

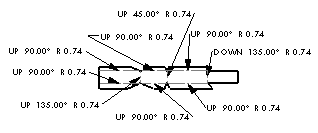

    PropertyManager에서 뷰 뒤집기를 클릭하거나, 전개도 피처를 편집하고 고정면을 반대쪽으로 변경하면, UP이나 DOWN으로 표시된 판금 굽힘선 노트가 변경 사항 적용을 위해 반대방향으로 바뀝니다.
    flip_view_down.gif flip_view_up.gif
