단면

단면 평면 작성하는 방법
  • 기본값인 XY 단면 평면을 사용합니다.
  • 단면 패널에서 평면을 선택합니다.
  • 그래픽 영역에서 면을 선택한 다음 단면 패널에서 면 평면을 클릭합니다.
  • 면의 어느 한 점을 더블 클릭하면 선택한 면에 평행한 단면 평면이 만들어집니다.

단면 작성 및 조정하기

그 평면을 끌어서 단면을 바꿀 수 있습니다.

단면 작성 및 조작하는 방법

  1. 단면 또는 도구 > 단면을(를) 클릭합니다.

    모델에 수직인 단면 평면이 나타납니다.

  2. 모델에 수직인 축을 따라 이동하는 평면을 끕니다.
  3. 단면 창에서 다음 옵션 중에서 선택합니다.

    옵션   Description
    XY평면 CS_XY_Plane.gif
    YZ평면 CS_YZ_Plane.gif
    XZ평면 CS_XZ_Plane.gif
    면/평면 CS_Face_Plane.gif 먼저 면을 선택한 후, 선택한 면에 수직인 평면을 생성할 때 이 옵션을 선택합니다. 이 옵션은 면을 더블 클릭하여 사용할 수도 있습니다.
    뒤집기 CS_Flip.gif 현재 표시된 평면을 기준으로 모델의 반대쪽을 표시합니다.
    평면에 수직인 뷰 CS_View_Normal_to_Plane.gif 평면에 수직인 모델을 표시합니다.
    평면 숨기기 단면 평면을 표시하거나 숨깁니다.
    캡 표시 CS_Show_Cap.gif 솔리드 끝단면을 표시합니다.

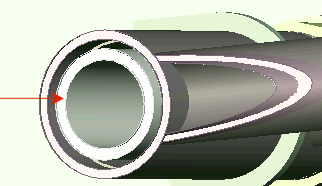

    끝단면과 솔리드
    캡이 없는 중공 형상 단면

  4. 단면 도구를 놓으려면, 도구를 다시 클릭합니다.
