Wymagania geometryczne - Podtrzymanie

W SOLIDWORKS Routing wymagane są następujące elementy dla komponentu używanego jako Wieszak, Podtrzymanie lub Uchwyt.

Nazwy szkiców i wymiarów wyznaczania trasy uwzględniają wielkość liter.

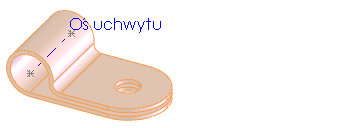

Oś uchwytu

Oś o nazwie Oś uchwytu służy do wyrównywania z krawędzią lub osią w złożeniu Oś uchwytu przechodzi pomiędzy dwoma punktami trasy, które definiują punkty wejścia/wyjścia.

Przykład:

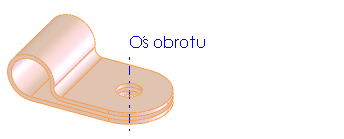

Oś obrotu

Oś o nazwie Oś obrotu ma za zadanie ułatwiać obracanie uchwytu do żądanej orientacji

Przykład: Clip_AxisOfRotation.gif

Jeżeli chcemy, aby wieszak, podtrzymanie lub uchwyt zmieniał rozmiar kiedy zmianie ulegnie średnica trasy, potrzebne są:

Szkic filtru

  • Szkic o nazwie Szkic filtru
  • Trzy okręgi koncentryczne z wymiarami nazwanymi:
    • Średnica nominalna (nominalny rozmiar uchwytu)
    • Średnica wewnętrzna (średnica najmniejszego pęku, do jakiego przystosowany jest uchwyt)
    • Średnica zewnętrzna (średnica największego pęku, do jakiego przystosowany jest uchwyt)

Przykład:

Zachodzące na siebie konfiguracje

Wstawić tabelę konfiguracji, aby utworzyć wiele konfiguracji, które uwzględniają:
  • Szkic filtru - wymiary. Średnica wewnętrzna jednego rozmiaru musi być mniejsza niż Średnica zewnętrzna kolejnego niższego rozmiaru tak, by kompletny zestaw konfiguracji pokrywał cały zakres rozmiarów od największego do najmniejszego bez przerw.
  • Inne wymiary, które są różne w zależności od rozmiaru uchwytu.

Przykład:
