| Wzdłuż X Wnioskowane
|
 Linia pozioma naszkicowana wzdłuż osi X. Dotyczy szkiców 3D.
|
| Wzdłuż Y Wnioskowane
|
 Linia pionowa naszkicowana wzdłuż osi Y. Dotyczy szkiców 3D.
|
| Wzdłuż Z Wnioskowane
|
 Linia pozioma naszkicowana wzdłuż osi Z. Dotyczy szkiców 3D.
|
| Wspólne Wnioskowane
|
 Drugi okrąg naszkicowany wspólnie z pierwszym okręgiem.
|
| Relacja współliniowa Dodane
|
 Relacja współliniowa dodana do dwóch pierwszych linii poziomych.
|
| Koncentryczne Dodane
|
 |
| Współpromieniowa Dodane
|
 Relacja współpromieniowa dodana do łuków wewnętrznych.
|
| Równe Dodane
|
 Relacja równości dodana do wszystkich okręgów wewnętrznych. W ten sposób wystarczy ustawić średnicę tylko jednego okręgu.
|
| Równa krzywizna Dodane
|
 Prędkość zmian nachylenia (krzywizny) jest taka sama w punkcie wspólnym krzywych (ciągłe C2).
|
| Równe szczeliny Dodane
|
 |
| Unieruchom Dodane
|
 Relacja nieruchomości dodana do punktu.
|
| Nieruchoma szczelina Dodane
|
 |
| Pozioma Dodane
|
 Dodana relacja pozioma do uchwytów splajnu.
|

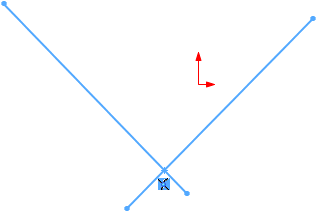

| Przecięcie Wnioskowane lub dodane
|
 Relacja dodana w przecięciu punktu i dwóch linii. Jeśli linie i punkty zostaną naszkicowane tak, aby się przecinały, ta relacja jest wnioskowana.
|
| Scalaj Dodane
|
 Punkt końcowy linii i punkt na prostokącie są scalane, aby utworzyć jeden punkt.
|
| Punkt środkowy Wnioskowane lub dodane
|
 Linia konstrukcyjna naszkicowana od punktu środkowego linii przekątnej.
|
| Normalne Dodane
|
 Relacja prostopadłości dodana pomiędzy linią i płaszczyzną.
|
| Odsunięcie Wnioskowane
|
 Większy prostokąt jest odsunięty o 10 od mniejszego prostokąta za pomocą narzędzia Odsuń elementy .
|
| Na krawędzi Wnioskowane
|
 Krawędzie bryły są rzutowane na płaszczyznę szkicu za pomocą narzędzia Konwertuj elementy .
|
| Na płaszczyźnie Wnioskowane i dodane
|
 Dowolna geometria naszkicowana na płaszczyźnie.
|
| Na powierzchni Wnioskowane
|
 Punkt naszkicowany na powierzchni.
|
| Równoległy Wnioskowane
|
 Naszkicowane dwie linie z relacją równoległą.
|
| Równolegle do YZ Dodane
|
 Relacja równoległości dodana do linii 3D i płaszczyzny przedniej.
|
| Równolegle do ZX Dodane
|
 Relacja równoległości dodana do linii 3D i płaszczyzny przedniej.
|
| Prostopadły Wnioskowane
|
 Druga linia naszkicowana prostopadle do pierwszej.
|
| Przebicie Dodane
|
 Relacja przebicia dodana pomiędzy punktem szkicu a pionową linią.
|
| Symetryczna Wnioskowane lub dodane
|
 Relacje dodane za pomocą narzędzia Lustro elementów lub Dynamiczne lustro .
|
| Styczne Dodane
|
 Relacja styczności dodana do dwóch splajnów.
|
| Stycznie do ściany Dodane
|
 Takie same nachylenie na krawędzi przecięcia pomiędzy ścianą a splajnem (ciągłe C1).
Patrz Relacje styczności do ściany wraz ze splajnami.
|
| Trakcja |
Patrz Użycie trakcji i pasów w szkicach układu. |
| Pionowa Wnioskowane
|
 Naszkicowany okrąg, którego środek jest wnioskowany do początku układu współrzędnych szkicu.
|
