Symetryczny wymiar kątowy

Można utworzyć wiele połówkowych i pełnych symetrycznych wymiarów kątowych bez zaznaczania za każdym razem linii środkowej.

Ten rodzaj wymiarowania jest przydatny podczas tworzenia szkiców geometrii obrotowych, które wymagają kilku wymiarów kątowych lub wyświetlenia pełnego wymiaru kątowego.

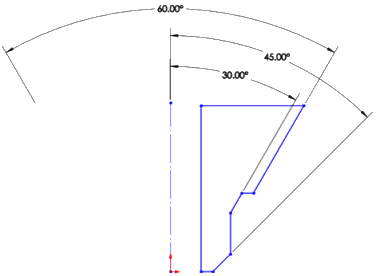

Wiele połówkowych i jeden pełny wymiar kątowy

Aby utworzyć symetryczny wymiar kątowy, należy:

  1. W szkicu z linią środkową i liniami lub punktami kliknąć Inteligentny wymiar (pasek narzędzi Wymiary/Relacje) lub menu Narzędzia > Wymiary > Inteligentny.
  2. Wybrać linię środkową i linię nierównoległą.
  3. Aby utworzyć połówkowy wymiar kątowy, przesunąć wskaźnik do wybranej lokalizacji. Aby utworzyć pełny wymiar kątowy, nacisnąć i przytrzymać klawisz Shift.

    Wskaźnik zmieni się, informując że można umieścić wiele wymiarów kątowych przy użyciu linii środkowej.
