PropertyManager de Vista de seção (modelos)

Este PropertyManager controla as vistas de seção em documentos de peça e montagem.

Para abrir o PropertyManager de Vista de seção:

Clique em Vista de seçãotool_Section_View.gif (barra de ferramentas Exibir) ou em Exibir> Exibição > Vista de seção.

Vista de seção de desenho

A próxima letra disponível para a vista de seção aparece automaticamente. É possível alterá-la digitando outra letra.

Método de seção

Planar Selecione Plana para definir uma exibição de seção selecionando um, dois ou três planos ou faces planas.
Por zonas Selecione Por zonas para definir uma exibição de seção selecionando uma ou mais zonas. Zonas são definidas pela interseção do plano ou da face selecionada e a caixa delimitadora do modelo.
Método de seção plana com 1 plano de seção selecionado
Método de seção plana com 2 planos de seção selecionados

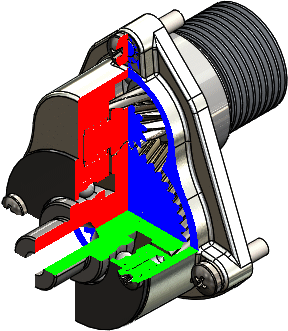

Método de seção plana com 3 planos de seção selecionados
Método de seção em zonas

Seção 1, Seção 2, Seção 3

Seção 3 é exibida depois de você selecionar Seção 2. Use Seção 2 e Seção 3 para seccionar a vista com planos ou faces adicionais.

  Plano/Face de seção de referência Selecione um plano ou uma face, ou clique em plane_front.png Botão, Botão plane_top.png ou Botão plane_right.png para criar a vista de seção. Inverter direção da seção PM_reverse_direction.gif altera a direção do corte.
dim_lin_d.png Distância de offset Define uma distância de offset para o corte de seção do plano ou face
PM_angle_x.gif Rotação X Gira a seção de referência ao longo do eixo X.
PM_angle_Y.gif Rotação Y Gira a seção de referência ao longo do eixo Y.
  Editar cor... Altera a cor da vista da seção.
  Exibir tampa da seção Exibe uma tampa de seção com a cor especificada na caixa Editar cor. Desmarque esta opção para exibir a parte interna do modelo.
  Manter cor da tampa Continua exibindo a tampa de seção com a cor especificada na caixa Editar cor depois que o PropertyManager de Vista de seção é fechado. Esta propriedade não tem efeito enquanto o PropertyManager estiver aberto. A tabela abaixo mostra os resultados de exibição depois que o PropertyManager é fechado para uma montagem.
  Seção somente gráficos Fornece resultados mais rápidos com recursos de seleção limitados.
Você não pode selecionar uma face ou aresta seccionada. Você precisa manter a cor da tampa da seção em uma vista de seção apenas para gráfico. Os pixels que estão dentro do mesmo plano como plano de corte ou face não estão ocultos.
Vistas de seções ocultas.


 Exibir tampa de seção selecionada e Manter cor da tampa desmarcada.

Exibir tampa de seção e Manter cor da tampa desmarcadas.


 Exibir tampa de seção e Manter cor da tampa selecionadas.


Corpos ou componentes selecionados

Corpos selecionados Selecione os corpos na área de gráficos ou o flyout Árvore de projeto do FeatureManager para adicioná-los a Corpos selecionados.
Componentes selecionados Selecione os componentes na área de gráficos ou o flyout Árvore de projeto do FeatureManager para adicioná-los a Componentes selecionados.
Componentes ou corpos a serem incluídos na vista de seção ou excluídos dela Lista os componentes ou corpos que você seleciona na área de gráficos ou no flyout Árvore de projeto do FeatureManager. Para excluir todas as montagens ou peças, clique com o botão direito do mouse e selecione Limpar seleções. Para remover um corpo ou componente, selecione-o na área de gráficos ou na árvore de projeto do FeatureManager, ou clique com o botão direito nela na caixa de lista de seleção e clique em Excluir.
Excluir selecionado Disponível quando você clica em Corpos selecionados ou Componentes selecionados. Os corpos ou componentes selecionados não são seccionados. Todos os outros corpos ou componentes são seccionados.
Incluir selecionado Disponível quando você clica em Corpos selecionados ou Componentes selecionados. Os corpos ou componentes selecionados são seccionados. Outros corpos ou componentes não são seccionados.

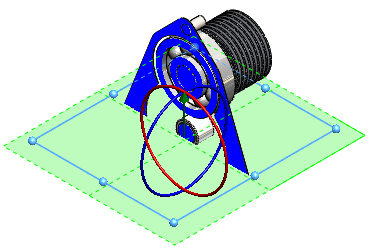

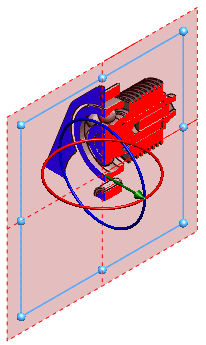

Ativar plano de seleção Disponível quando você clica em Corpos selecionados ou Componentes selecionados. Mostra um plano de seleção com a tríade no centro do plano. Use a tríade para controlar a posição e o ângulo do plano de seleção.

Visualização

Mostra uma visualização somente de gráficos dos resultados da seção com base no local do plano de seção e os componentes ou corpos que você seleciona em Componentes selecionados ou Corpos selecionados. Oculta os planos de seção, planos de referência ou contornos de faces, e o plano de seleção.

Salvar

Clique para salvar a vista de seção, defina as seguintes opções na caixa de diálogo Salvar como e clique em Salvar:

Orientação da vista Salva a vista de seção como uma vista nomeada na caixa de diálogo Orientação. A vista não fica disponível em desenhos.
Vista de anotação de desenho

Cria uma vista de anotação para a vista de seção e inclui a vista de seção na Paleta de vistas para desenhos. O nome da vista de seção aparece em AnotaçõesFM_annotations.gif.

Ao salvar com esta opção, a caixa de diálogo Propriedades da vista de anotação de seção será exibida, permitindo especificar componentes que não devem ser cortados. Defina as seguintes opções e clique em OK.

Componentes excluídos

Selecione os componentes a serem deixados sem corte na área de gráficos ou na Árvore de projeto do FeatureManager. Para remover um componente da lista, selecione o componente novamente, ou selecione-o na lista Componentes excluídos e pressione Excluir

Hachurar automaticamente

Selecione para ajustar automaticamente de acordo com componentes vizinhos com o mesmo padrão de hachurado. Os padrões hachurados se alternam quando uma montagem é secionada.

Excluir componentes de fixação

Selecione para excluir os componentes de fixação do seccionamento. Os componentes de fixação incluem todos os itens inseridos a partir do SOLIDWORKS Toolbox (porcas, parafusos, arruelas etc) exceto os componentes estruturais. Também é possível designar qualquer componente como um componente de fixação.
Para designar um componente como um componente de fixação, abra o componente e clique em Arquivo > Propriedades . Na caixa de diálogo da guia Personalizar, selecione CompFix em Nome da propriedade, e digite 1 em Valor/expressão em texto.
Nome da vista Digite um nome para a vista de seção.
