Exemplos de Flanges contínuos em ângulos de 45

Exemplo 1

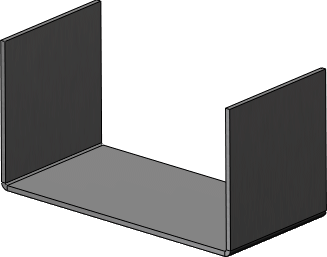

Criar uma peça de chapa metálica.
Selecione a aresta próxima à extremidade no início da série de arestas.
miter_flange_45_deg_2.gif miter_flange_45_deg_3.gif
Correta Incorreta

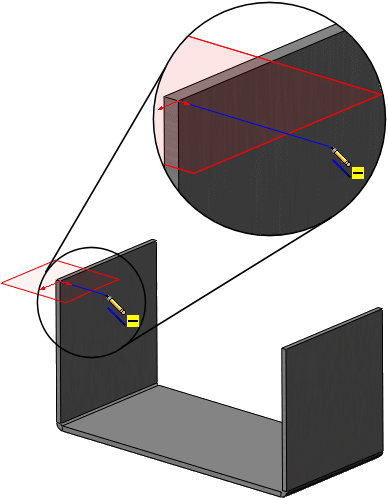

Crie um esboço para o flange contínuo. O plano do esboço é normal à primeira aresta onde o Flange contínuo será criado.

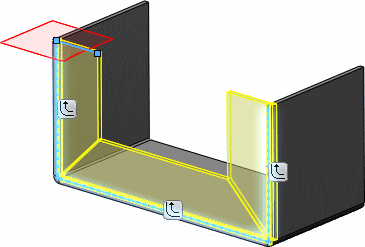

Selecione as arestas para ao flange contínuo em sequência. Neste exemplo foram selecionadas a aresta vertical esquerda, depois a aresta horizontal, depois a aresta vertical direita.

Com alternativa, você pode clicar em Propagar Propagate.gif para selecionar todas as arestas tangentes à aresta selecionada.
O flange contínuo é concluído.

Exemplo 2

Crie um esboço para o flange contínuo.
Selecione as arestas para ao flange contínuo em sequência.

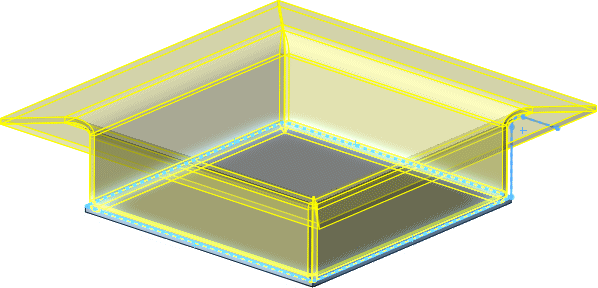

O flange contínuo é concluído.
