Conectar balões a linhas magnéticas

Para conectar balões a linhas magnéticas, execute um destes procedimentos:

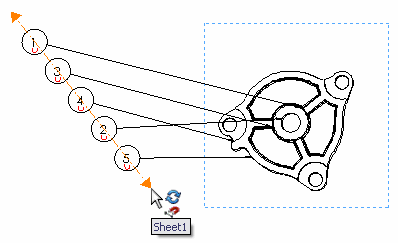

  • Arraste o balão para a linha.

    O cursor muda para o símbolo de um ímã prj-17537-magnetic-line-cursor.gif quando o balão se conecta à linha. Os balões conectados à linha magnética exibem o símbolo de um ímã quando a linha magnética está visível.

  • Clique em uma extremidade da linha magnética ou arraste a linha magnética inteira pela sua parte central para tocar os balões com a linha magnética.

    Os balões se conectam à linha.

Para mover os balões conectados a uma linha magnética, clique na extremidade de uma linha magnética ou em qualquer lugar da linha e arraste-a para o novo local.
Se as linhas magnéticas não estiverem visíveis, selecione qualquer balão para exibi-las.
