Para combinar dimensões de tamanho e tolerâncias geométricas:

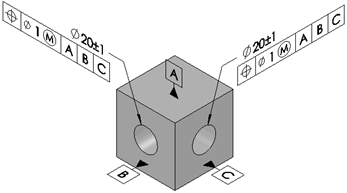

- Abra um modelo com as dimensões de tamanho e as tolerâncias geométricas a serem combinadas. Por exemplo, você pode combinar as três dimensões em uma só.
- Ctrl + selecione as duas dimensões de tamanho da esquerda para a direita.
- Clique com o botão direito do mouse e clique em Combinar dimensão.
As dimensões são combinadas na última dimensão selecionada, com uma contagem de instâncias adicionada automaticamente.
Se a combinação for somente de tolerâncias geométricas, clique com o botão direito e selecione Combinar Gtol. Para que as tolerâncias geométricas possam ser combinadas, os símbolos, tolerâncias e referenciais aplicados precisam ser iguais.
