Atualizar balões criados com anotação de balão automático

Para atualizar balões existentes com Balão automático:

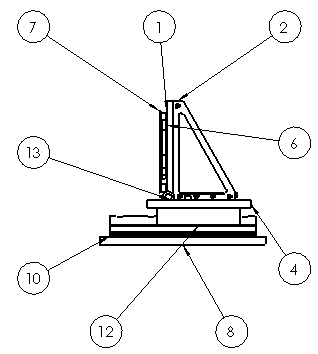

  1. Em uma vista de desenho que contém um BOM e balões que têm Número de item como texto, clique e Inserir > Anotações > Balão automático. Este exemplo mostra os balões automáticos inseridos.
  2. No PropertyManager Balão automático, em Editar Balões:
    1. Selecione Substituir balões para excluir todos os balões que têm Número de item como texto e inisra os balões conforme especificado pelo PropertyManager Balão automático.
    2. Selecione Resequenciar balões existentes para modificar a ordem dos balões existentes.

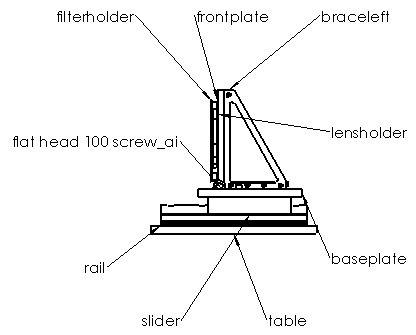

  3. Se você selecionar Substituir balões, é possível especificar qualquer um dos parâmetros de balão automático. Neste exemplo, em Configurações de balão, o Estilo é nenhum e o Texto do balão é Nome do arquivo.
  4. Se você selecionar Resequenciar balões existentes, você pode modificar somente os parâmetros em Números de item, incluindo Iniciar em e Incrementar, e você pode especificar somente Seguir ordem de montagem ou Organizar em sequência. Neste exemplo, Iniciar em é 1 e Incremento é 1, e Organizar em sequência está selecionado.
  5. Clique em PM_OK.gif.
Para organizar os balões em sequência você precisa ter uma Lista de materiais no desenho.
