Montagem de componente de fixação fixo sem flutuação

Para avaliar o pior cenário sem considerar a flutuação de componente de fixação:

  1. Abra a montagem a ser avaliada.
  2. Crie um estudo do TolAnalyst e navegue até o PropertyManager de Resultado.
  3. Em Parâmetros de análise, desmarque Componentes de fixação e pinos flutuantes.

    Neste exemplo, em Resumo da análise, Mín é 48,5 e Máx é 51,5, para um intervalo total de 3mm.

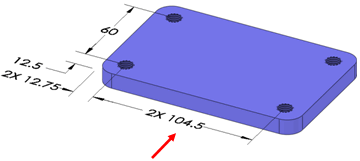

Para obter o mínimo do pior cenário, dada a tolerância de posição de 0,5 para o diâmetro do furo roscado da placa superior, o TolAnalyst simula a dimensão básica 105 entre os furos roscados como 104,5.
Para os suportes do eixo, quando o TolAnalyst simula os furos de tolerância em seus tamanhos 11,5 de LMC, a tolerância de posição resultante é 1,0, permitindo que a dimensão básica 27,5 da referência B até os furos seja calculada como 28.

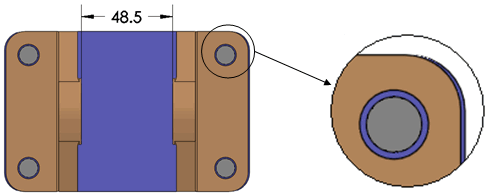

Ao montar as peças com a opção de flutuação de componente de fixação desmarcada, o TolAnalyst alinha concentricamente os furos de folga no suporte do eixo aos furos roscados na placa superior, resultando no mínimo de pior cenário de 48,5.
