В дополение к автоматическому нанесению размеров и автопереходам при создании эскизов, автоматические операции в чертежах повышают производительность.
| |
Трехмерные примечания (панель инструментов "Примечания") |
Вставка примечаний в документ детали или сборки. Трехмерные примечания сгруппированы в виды примечаний, которые соответствуют ортогональным видам модели, например, спереди, снизу, т.д. Затем вы можете использовать виды примечаний в чертеже. Виды примечаний преобразовываются в двухмерные чертежные виды; примечания, вставленные в модель, сохраняются в чертеже. |
 |
Элементы модели (панель инструментов "Примечания"). |
Вставка размеров, примечаний и справочной геометрии из документа детали или сборки в чертеж выполнением одной операции. Можно указывать все размеры или только те, которые отмечены для чертежей. |
 |

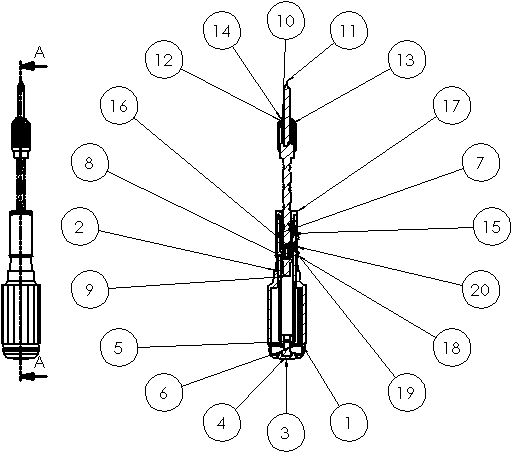

Авто-позиция (панель инструментов "Примечания") |
Добавление позиций во все компоненты в чертежном виде выполнением одной операции, выбор компоновки, а также стиля, размера и текста для позиции.
|
 |
Автоматическое нанесение размеров, Авто-нанесение размеров (панель инструментов "Размеры/Взаимосвязи"). |
Вставьте горизонтальные и вертикальные справочные размеры в чертежные виды в качестве базовой линии, цепочки или ординатных размеров. |
 |
Указатель центра (панель инструментов "Примечания"). |
Добавление указателей центра во все подходящие объекты в чертежном виде выполнением одной операции, выбор одиночного, линейного или кругового стиля, размера указателя, удлиненных линий, шрифта, угла и именованного слоя.
|
 |
Осевые линии (панель инструментов "Примечания") |
Добавление осевых линий во все подходящие объекты в чертежном виде выполнением одной операции.
|
В можно указать необходимость автоматической вставки следующих элементов в новые чертежные виды:
- Указатели центра
- Осевые линии
- Позиции
- Размеры, отмеченные для чертежей
