Условные обозначения

SOLIDWORKS имеет библиотеку обозначений (например, градусы, глубины и т.д.). В Значение размера PropertyManager нажмите Дополнительные символы в разделе Текст размера для получения доступа к библиотеке. Библиотеки обозначений для различных примечаний, например, заметок, обозначений геометрических допусков, обозначений шероховатости поверхности, обозначений сварного шва и т.д., доступны в окнах PropertyManager.

Кнопки обозначений в окне PropertyManager Значение размера

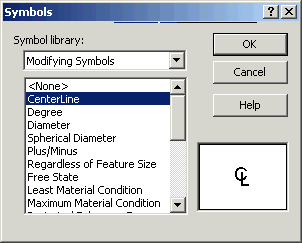

Некоторые обозначения из библиотеки изменения символов

Вся библиотека обозначений отверстий
Образец обозначений флажков
