Чтобы отобразить окно PropertyManager, выполните указанные ниже действия.
В детали листового металла нажмите Ребро-кромка
(панель инструментов Листовой метал).
Некоторые поля, которые предусматривают ввод цифровых значений, позволяют создавать уравнение посредством ввода знака равно (=) и выбора глобальных переменных, функций и свойств файла в раскрывающемся списке. См. раздел Ввод уравнений напрямую.
Угол
 |
Угол кромки |
Задается значение. При выборе До кромки и объединить для Длины фланца, чтобы объединить тела в многотельной детали угол блокируется. Нажмите  , чтобы разблокировать угол и изменить его. |
 |
Выбрать грань |
Выберите грань для установки параллельных и перпендикулярных отношений для Угла кромки. |
| |
Перпендикулярно к грани |
Устанавливает ребро-кромку перпендикулярно грани в параметре Выбрать грань. |
| |
Параллельно грани |
Устанавливает ребро-кромку параллельно грани в параметре Выбрать грань. |
Длина фланца
| Граничное условие - длина |
Выберите один из указанных ниже параметров:
|
На заданное расстояние
|
Создает ребро-кромку на основе указанных Вами Длины и Направления.
- Длина
- Реверс направления
 . Изменяет направление ребра-кромки.
-
Внешняя виртуальная резкость
 , Внутренняя виртуальная резкость
 , Сгиб по касательной
 . Указывает исходную точку для измерения. Виртуальная резкость создает точку эскиза в точке виртуального пересечения двух объектов эскиза (см. Создание виртуальной резкости). Параметр Параметр действителен для сгибов, превышающих 90º. Он позволяет использовать касательную длину фланца в качестве основы расчета длины. Можно ввести значение длины по касательной без использования дополнительных расчетов.
|
|
До вершины
|
Создает ребро-кромку до вершины, выбранной в графической области. Можно создать ребро-кромку, которая перпендикулярна плоскости фланца или параллельна базовому фланцу.
|
Перпендикулярно плоскости фланца.
|
Выбранная вершина совпадает с конечной гранью ребра-кромки.
|
|
Параллельно базовому фланцу
|
Выбранная вершина проходит через плоскость, параллельную грани фланца основания.
 |
| Перпендикулярно плоскости фланца. Красная вершина совпадает с конечной гранью ребра-кромки. (Линия эскиза отображается для ясности.) |
 |
| Параллельно базовому фланцу. Красная вершина проходит через плоскость, параллельную грани фланца основания. (Линия эскиза отображается для ясности.) |
|
|
|
До кромки и объединить
|
В многотельной детали объединяет выбранную кромку с параллельной кромкой другого тела. Выберите до кромки ссылки на втором теле.
|
Внешняя виртуальная резкость , Внутренняя виртуальная резкость .
|
Указывает исходную точку для измерения.
|
|
Выберите исходную кромку
|
|
|
|
Расположение фланца
| |
Расположение сгиба |
Выберите один из указанных ниже параметров:
|
Кнопка bend_pos_mat_ins.png
|
|
|
Кнопка bend_pos_mat_out.png
|
|
|
Кнопка bend_pos_out.png
|
|
|
Сгиб с виртуальной резкостью  .
|
|
|

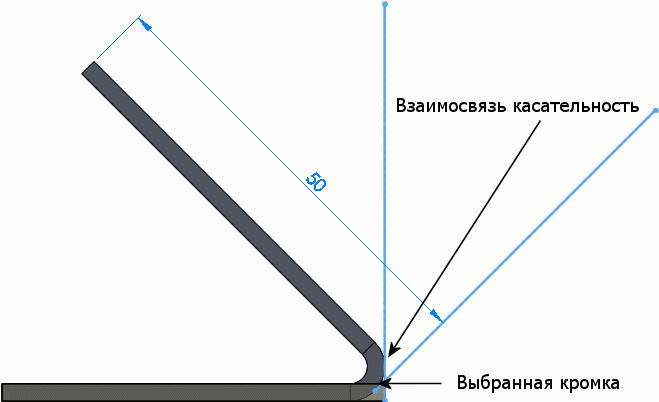

По касательной к сгибу.
|
Действителен для всех параметров длины фланца и для сгибов больше 90º. Расположение фланца всегда будет касательным по отношению к боковой грани, примыкающей к выбранной кромке, и всегда будет поддерживаться точная длина фланца.
|
|
| |
Отсечь боковые сгибы |
Удаляет лишний материал из соседних сгибов. Дополнительный материал появляется, когда один из сгибов кромки касается существующего сгиба под углом. Разрез, отсекающий соседние сгибы, рассчитывается автоматически и не доступен для редактирования.
 |
| Данное изображение является предварительным просмотром элемента «Ребро-кромка». Область сгиба, отображенная синим цветом, касается сгиба ребра-кромки в форме буквы L. |
 |
 |
| Результат при отключенном параметре Отсечь боковые сгибы. |
Результат при включенном параметре Отсечь боковые сгибы. |
|
| |
Смещение |
Выберите для смещения фланца от тела листового металла |
| |
Сместить граничное условие |
Выберите элемент для Граничного условия – смещения. |
|
Реверс направления |
Изменяет направление смещения. |
|
Расстояние смещения |
Задается значение. |
Допуск сгиба пользователя
Выберите для установки Типа допуска сгиба и ввода значения для Допуска сгиба.
Тип снятие напряжения пользователя
Чтобы добавить вырезы для снятия напряжения, выберите параметр Тип снятия напряжения пользователя, а затем выберите тип снятия напряжения выреза.
