Создание видов модели с разрывом в деталях

Для создания видов модели с разрывом в деталях выполните следующие действия.

  1. Откройте файл каталог_установки\samples\whatsnew\parts\model break views\brace strip.sldprt.
  2. Нажмите Вставка > Вид модели с разрывом.

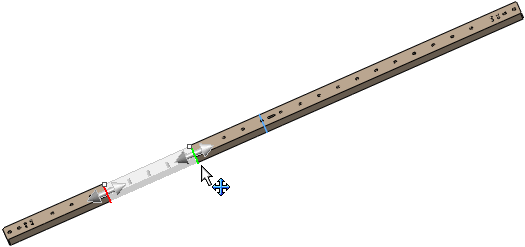

  3. В графической области используйте маркеры для перемещения красных и зеленых плоскостей, примерно так, как показано на изображении.

  4. В разделе PropertyManager Этапы разрыва модели нажмите Применить.

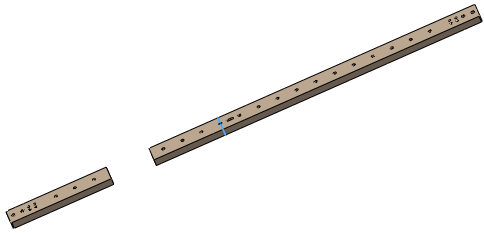

    Разрыв отобразится там, где были помещены линии разрыва.

  5. В разделе PropertyManager Этапы разрыва модели нажмите Добавить этап.
  6. В графической области используйте маркеры для перемещения красных и зеленых плоскостей, примерно так, как показано на изображении.

  7. В окне PropertyManager:
    1. Нажмите вкладку Стили.
    2. В параметре Стиль нажмите Зигзагообразный разрыв.
    3. Нажмите .

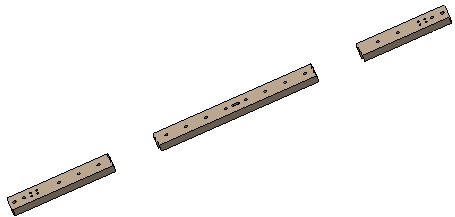

      Вновь полученная конфигурация Вид модели с разрывом1 с двумя этапами разрывов будет добавлена в конфигурацию По умолчанию.
