Adición de una cámara a un documento

  1. En DisplayManager, debajo de Escena, luces y cámaras, haga clic con el botón derecho del ratón en la carpeta Cámara FM_Camera.gif, y seleccione Agregar cámara FM_Camera.gif.

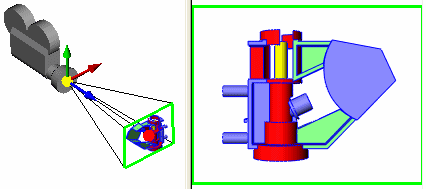

    • Se abre un área de visualización Dos vistas - Vertical Tool_Two_View_Vertical_Standard_Views.gif con la cámara en el área de visualización izquierda y la vista de la cámara en el área de visualización derecha en la orientación de la vista activa.
    • Se abre el PropertyManager Cámara.
    • El rectángulo de composición en la vista de cámara muestra lo que la cámara puede ver.

  2. Puede especificar propiedades en el PropertyManager Cámara y arrastrar la cámara, el objetivo y el campo visual al área de gráficos.
  3.
    • Al cerrar el PropertyManager Cámara, se cierra la ventana con la cámara y la vista del modelo vuelve a su orientación original.
    • Al hacer clic en PM_OK.gif, se agrega una cámara a la carpeta Cámara FM_Camera.gif en el DisplayManager.
