Matrices cosméticas

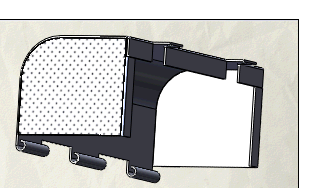

La operación Matriz cosmética le permite definir y visualizar matrices de taladros de manera cosmética en lugar de mostrar modelos sólidos completamente teselados. El tiempo de reconstrucción se reduce considerablemente debido a que la geometría de matriz es sólo cosmética.

Puede aplicar matrices cosméticas sólo a las caras planas y paralelas.

Puede ver matrices cosméticas en dibujos con vistas sombreadas mientras la opción RealView está activada.

Para crear matrices cosméticas:

  1. Desde el Panel de tareas, seleccione la pestaña Apariencias, escenas y calcomanías .
  2. En Apariencias, haga clic en Misceláneo > Apariencias de sólo RealView y, a continuación, haga doble clic en matriz de taladro cosmética o arrástrela a la zona de gráficos.

    Es necesario preseleccionar la cara para otras Apariencias. La preselección no funciona para las matrices cosméticas.

  3. En el PropertyManager, seleccione una cara para Límite de relleno .
  4. En Diseño de matriz:
    1. Seleccione un diseño.
    2. Establezca las opciones de separación.
    3. Seleccione una arista para determinar la dirección de la matriz.
  5. En Tipos de operación a repetir:
    1. Seleccione un tipo de operación a repetir.
    2. Configure las opciones de tamaño.
  6. Haga clic en .
