eDrawings® es compatible con el sistema operativo Macintosh®. Puede abrir archivos DXF/DWG, de SOLIDWORKS y de eDrawings.
El software eDrawings gratuito para el sistema operativo Mac® (eDrawings para Mac) contiene la mayoría de las funciones de la versión para Windows, incluidas animación, medición e impresión. eDrawings para Mac está en inglés, francés, alemán y japonés.
Al abrir archivos con revisión activada, se activan las herramientas de eDrawings Professional (marcas, mover, sección transversal, etc.) No hay eDrawings Professional para Mac.

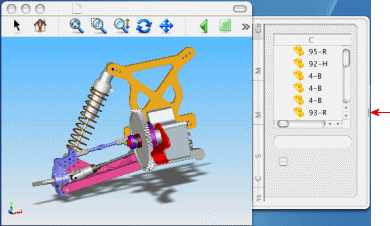

La interfaz del usuario es similar a la de la versión para Windows con las siguientes excepciones:
- Sólo se puede acceder a través de elementos de menús a algunas herramientas que utilizan botones en Windows.
- eDrawings Manager se abre fuera de la ventana de gráficos. Arrastre un botón al lado del área de gráficos para expandir eDrawings Manager.
- Para personalizar barras de herramientas, haga clic con el botón derecho del ratón en el área de la barra de herramientas y seleccione Personalizar las barras de herramientas.
- Los estados de visualización que estén vinculados a configuraciones permanecen tal cual. En Macintosh, no es posible desactivar el vínculo entre ambos elementos.
Operaciones disponibles sólo en Macintosh
- Importador de luz puntual (cuadro de búsqueda en la esquina superior derecha de la ventana del monitor). Busca todos los archivos eDrawings que contienen un componente, configuración, nombre de hoja o elemento de marca específico.
- Arrastre un archivo eDrawings hacia otro documento, como por ejemplo un archivo de texto o al portapapeles.
- Transparencia de rueda de ratón. Hace todo el eDrawings Viewer transparente para permitir ver lo que se encuentra detrás del mismo. Presione Ctrl+Alt/Opción y gire la rueda del ratón.
- Abra un archivo de marcas arrastrándolo al eDrawings Viewer.
- Tipos mejorados de Guardar como para imágenes: imagen SGI, Photoshop, PNG, MacPaint, TGA y QuickTime.
- Opciones mejoradas del cuadro de diálogo de impresión: Guardar como PDF, Fax.
- Active o desactive la visualización de las reflexiones de modelo. En el cuadro de diálogo Opciones, en la pestaña General, active o desactive Mostrar reflexiones.
- Aspecto y disposición de Macintosh. Cajón, barra de herramientas, botones, etc.
Elementos no compatibles en Macintosh
- Herramientas de archivos de Simulation. Los archivos de Simulation se pueden ver, pero no hay herramientas disponibles como, por ejemplo, Malla, Leyenda, etc.
- Incrustable como control de navegador.
- Licencia (versión Professional).
- Imágenes OLE en archivos nativos de SOLIDWORKS y DXF/DWG.
- Herramienta de perspectiva general.
- Configuración de contraseña.
- Archivos DWG protegidos con contraseña.
- Registro de rendimiento.
- Guardar como STL.
- Guardar y enviar como archivo exe, HTML o zip.
- Búsqueda en la ayuda.
- Opción para desactivar el vínculo entre estados de visualización y configuraciones.
