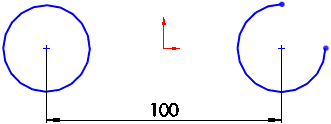

Creación de cotas entre aristas de dos arcos

Para acotar entre aristas de dos arcos:

  1. Haga clic en Cota inteligente Tool_Smart_Dimensions_Relations.gif (barra de herramientas Cotas/Relaciones) o en Herramientas > Cotas > Inteligente.
  2. Seleccione la arista del primer arco y, a continuación, la del segundo.


  3. Presione Mayús y haga clic para aplicar la cota entre las dos aristas.

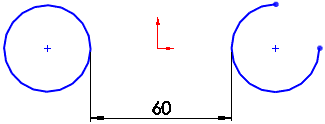

    • Aplica una cota mínima entre la primera y la segunda condición de arco.
    • Abre el PropertyManager Cota donde puede cambiar la manera en que se mide la distancia.
