Geometrik Tolerans Özellikleri

Bir geometrik tolerans sembolü oluştururken aşağıdaki özellikleri belirleyin.

Geometrik belge özelliklerini ayarlamak için aşağıdakilerden birini yapın:

  • Parçalar için, Geometrik ToleransTool_Geometric_Tolerance_DimXpert.gif (DimXpert araç çubuğu) veya Araçlar > DimXpert > Geometrik Tolerans öğesini tıklayın.
  • Teknik resimler için, Geometrik ToleransTool_Geometric_Tolerance_Annotation.gif(Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Geometrik Tolerans öğesini tıklayın.

Sembol

Bir sembol seçin.


gtol_straightness.gif gtol_flatness.gif gtol_circularity.gif gtol_cylindricity.gif gtol_profile_of_line.gif
Düzlük Yassılık Dairesellik Silindiriklik Çizgi Profili
gtol_profile_of_surface.gif gtol_parallel.gif gtol_perpendicular2.gif gtol_angularity.gif gtol_circular_runout.gif
Yüzey Profili Paralel Dik Açılı Açısallık Dairesel Gezinti Boşluğu
gtol_total_runout.gif gtol_position.gif gtol_concentricity.gif gtol_symmetry.gif
Toplam Gezinti Boşluğu Konum Eş Merkezlilik Simetri Hiçbiri

Malzeme Koşulları

Bir malzeme koşulu seçin. Bir malzeme koşulu eklemek için imlecin Tolerans veya Birincil, İkincil ya da Üçüncül kutuda olması gerekir.

Yalnızca seçilen sembol için uygun malzeme koşulları bulunur.

gtol_diameter.gif gtol_spherical_diameter.gif gtol_mmc.gif
Çap Küresel Çap Mümkün Olan En Fazla Malzeme Koşulu
gtol_lmc.gif gtol_rfs.gif gtol_tangent_plane.gif
Mümkün Olan En Az Malzeme Koşulu Unsur Boyutundan Bağımsız Olarak Teğet Düzlem
gtol_free_state.gif gtol_statistical.gif gtol_proj_tol.gif
Serbest Durum İstatistiksel Yansıtılmış Tolerans
gtol_square.gif gtol_UDP.gif Drawing_detailing_geometric_tolerance_Translation
Kare Eşitsiz Sergilenen Profil Sürükleme

Yükseklik

Yansıtılmış Toleransgtol_ptz.gif öğesine tıklarsanız Yükseklik öğesine bir yansıtılmış tolerans alanı (PTZ) girin.



Toleranslar

Tolerans 1 ve Tolerans 2 için tolerans değerlerini girin.



Birime Göre Tolerans

Birime göre yassılık ve düzlük toleransı uygulayabilirsiniz. Tolerans değerinden sonra sağa eğik çizgi (/) ekleyerek ve birim başına alan veya birim başına uzunluk kriterleri girerek birime göre tolerans uygulayın.



Birincil, İkincil ve Üçüncül

Birincil, İkincil ve Üçüncül datumlar için datum adları ve malzeme koşulu sembolleri girin.


Çerçeveler

Ek çerçeveler oluşturun. Gerektiği kadar çerçeve belirleyebilirsiniz. Çerçeveler arasında geçiş yapmak için Çerçeveler kutusunu kullanın. İletişim kutusunda aynı anda yalnızca iki çerçeve görebilirsiniz.

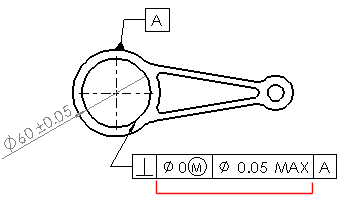

Kompozit Çerçeve

İki çerçevenin sembollerini birleştirir.



Çerçevenin Altına

Unsur kontrol çerçevesinin altına metin ekleyin.



İki Nokta Arasında

Tolerans değeri iki nokta veya obje arasına uygulanırsa, noktaların etkiketlerini yazın.
