在 尺寸标注引线 PropertyManager 中，您可以指定尺寸的显示。
要打开该 PropertyManager：
选择一个或多个尺寸，在尺寸 PropertyManager 中单击引线。
如果选择多个尺寸，则只有适用于所有所选尺寸的属性才可使用。
可用的箭头和引线类型取决于所选的尺寸类型。 请参阅示例： 标注线术语。
智能指定在空间过小、不足以容纳尺寸文字和箭头的情况下，将箭头自动放置于延伸线外侧。

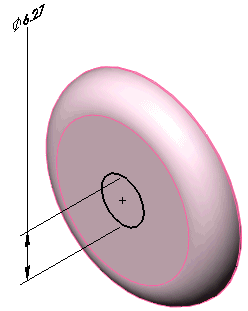

指引的引线 可以相对于特征的曲面而以任何角度定向，并可平行于特征轴而放置于注解基准面中。
尺寸被选中时，尺寸箭头上会出现圆形箭头控标 。当指针位于箭头控标上时，它的形状将变为 。当您单击箭头控标时（如果尺寸有两个控标，可以单击任一个控标），箭头将向外或向内反转。
使用尺寸控标将中心和折弯重新定位。
箭头置于外部

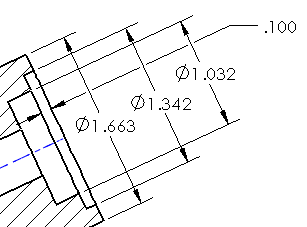

如果清除此选项，则折弯引线肩停止于标注文字边界框。
清除以设置引线样式 、线粗 或颜色 。
您可以设置如何标注圆弧或圆之间的尺寸。
内容
您可在任何类型的工程图中缩短（裁剪）线性尺寸。
