高亮显示所有图形区域中选中特征的边线
|
在您选择特征时特征的所有边线会高亮显示。 |
|
图形视区中动态高亮显示
|
当您移动指针经过草图、模型或工程图时，模型面、边线及顶点高亮显示。 （此选项在大型装配体模式打开时不可使用。） |
|

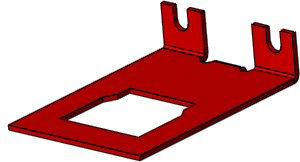

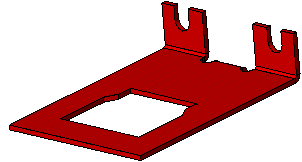

以不同的颜色显示曲面的开环边线
|
这可使区分曲面开环边线和任何相切边线或侧影轮廓边线容易一些。 要指定边线颜色，请单击。 在曲面开环边线。
|
|
显示上色平面
|
显示带线架图边线正面和背面颜色不同的透明上色基准面。 要指定上色基准面颜色，请单击。 在面下，选择正面颜色或背面颜色来更改颜色。 使用滑杆可以调整透明度等级（往右为更透明）。
|
|
激活通过透明度选择
|
当选择此选项时，您可在图形区域选择透明对象后的不透明对象。 当清除此选项时，您可选择最近的对象，无论透明度如何。 在选择对象时按 Shift 可暂时覆盖选项。 |
|
显示参考三重轴
|
显示一参考三重轴以帮助您在观阅模型时掌握方向。 参考三重轴仅供显示。您不能选择它或将它用作推理点。 |
|
在图形视图中显示滚动栏
|
该选项在文档打开时不可使用。 若想更改此设定，您必须关闭所有文档。 |
|
显示草稿品质环境封闭
|
使用 环境封闭 时，选择此选项可使用渲染模型的草稿品质。 草稿品质渲染更快，但视觉逼真度更低。 消除选择以使用默认品质。 |
|
显示 SpeedPak 图形圆
|
启用或禁用 SpeedPak 图形圆的显示。 启用图形圆时，指针周围区域内只能看见可选择的几何体。
禁用图形圆时，指针周围区域内的所有几何体都将保持可见。
|
|
显示阵列信息工具提示
|
选择以显示阵列信息，包括阵列名称、阵列类型、用于创建阵列的所有源、间距和实例数、跳过的实例和更改的实例。 |
|
四视图视口的投影类型
|
控制在您单击 四视图
 （标准视图工具栏）时在视口中显示哪些视图。 选择以下项之一：
|
第一角度
|
前视、左视、上视和上下二等角轴测。
|
|
第三角度
|
前视、右视、上视和上下二等角轴测。
|
|
|

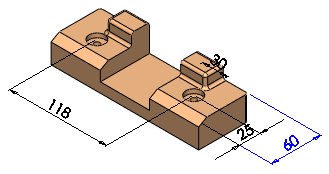

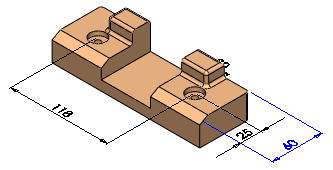

显示与屏幕齐平的尺寸
|
选择此选项可在您的计算机荧屏的基准面中显示尺寸文字。 清除此选项可在尺寸的 3D 注解视图基准面中显示尺寸文字。
 |
| 已选定： 尺寸文字显示在计算机屏幕的平面中，并且可以看到当前注解视图中的所有尺寸文字和线条。 |
 |
| 已清除： 尺寸文字显示在 3D 注解视图的基准面中，模型后面的尺寸文字和线条都被隐藏起来。 |
|
|
显示与屏幕齐平的注释
|
选择此选项可在您的计算机荧屏的基准面中显示注释。 清除此选项可在尺寸的 3D 注解视图基准面中显示注释。 |
|
提高小面选择精度
|
当尝试选择边线或面时产生鼠标较小移动时，会使软件使用更精确的选择方法。 |
