整个零部件中的正交各向异性材料方向是根据所选的参考几何体定义的。
如果加工零件后使得您无法为整个组件定义共有参考几何体，则应该将零件作为几个不同的零件建模，以便正确定义正交各向异性方向。
当您选择线性弹性正交各向异性作为模型类型时，将在材料对话框中选定参考几何体。
例如，考虑下图所示的零件：
您需要将这个零件建模成两个零件：圆柱和平板。然后，可以使用基准面作为定义平板的正交各向异性材料方向的参考几何体，而使用圆柱的轴作为圆柱的参考几何体。
|
|
| 使用轴作为参考几何体时的正交各向异性材料的径向 (X)、正切 (Y) 和轴向方向 (Z)。
|

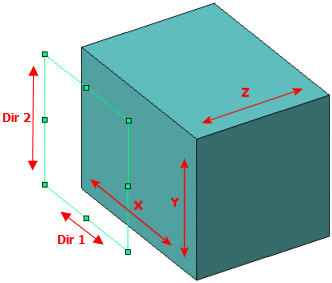

当一个平面（或平面的面）被用作参考几何体时，平面的方向 1 将与材料的 X 方向对齐，平面的方向 2 将与材料的 Y 方向对齐，平面的法向将与材料的 Z 方向对齐。 下表列示了当您选择前视、右视或上视平面中的一个作为参考几何体时其相对于全局坐标系的方向。
|
正面
|
方向 1 与全局 X 方向对齐。
方向 2 与全局 Y 方向对齐。
平面的法向与全局 Z 方向对齐。
|
|
右侧
|
方向 1 与全局 Y 方向对齐。
方向 2 与全局 Z 方向对齐。
平面的法向与全局 X 方向对齐。
|
|
顶部
|
方向 1 与全局 Z 方向对齐。
方向 2 与全局 X 方向对齐。
平面的法向与全局 Y 方向对齐。
|
要确定参考平面的方向 1 和方向 2，在应用约束或载荷时将该平面选作参考几何体，然后选择显示预览。
|
