标绘零件的角位移、速度、或加速度

您可在零件相对于另一零件或相对于装配体原点移动时标绘零件的角位移、速度或加速度。

1. 从 Motion 分析算例中，单击结果和图解 （MotionManager 工具栏）。
2. 在 PropertyManager 中的结果下为类别选择位移/速度/加速度。
3. 为子类别选择以下之一：
   • 角位移
   • 角度速度
   • 角加速度
4. 为选择结果分量选择一个选项：
   • 幅值 可相对于整体坐标解出结果向量方向幅值。
   • X 分量、Y 分量 或 Z 分量 可相对于整体坐标计算投影到选定方向的结果幅值。
     X 分量、Y 分量或 Z 分量选项不可用于角位移。
5. 选择特征 ：
   • 选取一旋转马达为马达位置点的角动计算结果。
   • 选取一个配合以相对于定义配合的第二个实体的几何中心来计算定义配合的第一个实体几何中心相对角动的结果。 将相对于整体坐标计算结果，除非您为结果分量选取 X 分量、Y 分量或 Z 分量。

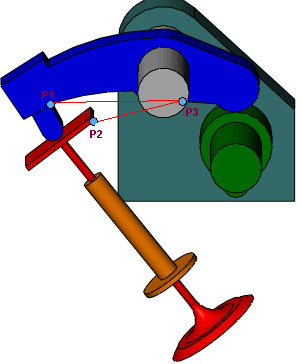

   • 选取定义角位移结果的角度的三个非共线点，此可在点随装配体移动时计算角度运动。 选取单独零件上的头两个点和第三个点指定点之间的初始角度。



   • 选取一个零件面为零件面的角动计算结果。
   • 选取两个零件面以相对于由第二个选定零件面所定义的参考系为第一个选定零件面的角动计算结果。
   选定的零件原点由小球形表示 。
6. 选择所需的图解结果选项并单击 。
   结果出现在 MotionManager 树中。
7. 单击计算 （MotionManager 工具栏）。
