要显示 零件序号 PropertyManager，请执行以下其中一项操作：
- 将零件序号插入到工程图或装配体文档中。
- 选择一现有零件序号。
- 右键单击零件序号，然后选择“属性”。
您可插入多个零件序号而不必关闭 PropertyManager。根据需要更改 PropertyManager 中的设置，然后单击图形区域来放置零件序号。
PropertyManager 控制以下属性：
标识注解库
选择标识注解库以在零件序号中包含标识注解。 然后，从标识注解库中选择一个标识注解。
|
零件序号
|
标识注解编号。 |
|
区域
|
标识注解区域位置。 |
|
图纸
|
标识注解图纸。 |
|
注意
|
标识注解文本。 |
零件序号设定
|
样式
|
从清单中选择一零件序号形状和边界的样式。无样式将显示不带边界的零件序号文字。 如果您选择圆形分割线，下部文字框将可使您为零件序号的下半部插入数据。通过使用圆形分割线样式，零部件的项目号和数量在零件序号中显示。您可将数据更改到文字、自定义属性或零部件参考引用。
|
|
大小
|
从列表中选取一大小（指定的字符数）、紧密配合（根据文字自动调整）或者用户定义（您可在此在下面设定零件序号大小）。 |
|
零件序号文字
|
为零件序号选择文本类型。
|
文字
|
（不适用于自动零件序号）。 让您在文字零件序号中为零件序号键入自定义文字。
|
|
项目号
|
显示材料明细表中的项目号。
|
|
数量
|
显示此项在装配体中的数量。
|
|
自定义属性
|
使您可以选择自定义属性。
单击链接到特性
 以从工程图中的任何模型选择自定义特性。
|
|
零部件参考引用
|
让您选取自定义属性。 显示在零部件属性对话框中为零部件参考引用所指定的文本。 要将零件序号链接至零部件参考值，工程图中必须包含带零部件参考引用列的材料明细表。
|
|
短管参考
|
|
|

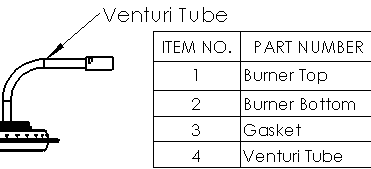

零件号(材料明细表)
|
显示与材料明细表的零件号列相同的信息。 如果材料明细表字段与模型相链接，则对材料明细表中字段的更新将显示在零件序号中。
|
|
文件名称
|
显示关联零件的文件名（不带文件扩展名）。
|
|
切割清单属性
|
让您选择切割清单属性。
|
|
|
下部文字
|
如果您选择圆形分割线样式，此方框将可用于指定下部的文字。您有与在零件序号文字部分相同的选项。 |
|
零件序号文字源处
|
在装配体中，指定零件序号从何处获得其编号：
|
装配体结构
|
根据 FeatureManager 设计树中零部件的顺序而使用编号。
|
|
材料明细表<n>
|
使用在材料明细表中显示的顺序。
|
|
图层
|
图层
|
将零件序号应用到指定的工程图图层。
|
