为孔表指定属性，如要包括的模板、基准及孔。
要打开孔表（插入）PropertyManager：
- 单击 孔表
（表格工具栏）或单击 。
表格模板
单击 浏览模板
以选择标准或自定义模板。 此选项只在插入表格过程中才可使用。 随软件所提供的孔表模板将列添加到默认格式。 它们位于： 安装目录
\lang\english。 标准模板（标准孔表-letters.sldholtbt 和标准孔表-numbers.sldholtbt）创建 标号、X位置、Y位置 和 大小 列。 其中一个模板使用字母标号，而另一个使用数目标号。 所有大小和标号都单独列举，无任何组合。
组合的孔表模板生成
标号、
X位置、
Y位置、以及
大小列。它们通过将类似大小或标号与字母或数目标号组合而各自不同。模板为：
- hole table--sizes combined--letters.sldholtbt
- hole table--sizes combined--numbers.sldholtbt
- hole table--tags combined--letters.sldholtbt
- hole table--tags combined-numbers.sldholtbt
字母/数字控制
指定识别孔为字母数字 (A, B, C...) 或数字 (1, 2, 3...) 的标号。对于字母数字标号，字母前缀指定特定孔大小，数字指定实例。使用起始于指定开始字母或数目。
视图中相应的注释随表格而更改。
|
|
A, B, C...
|
|
|
1, 2, 3
|
基准点
在插入过程中，原点可供您选择一顶点。若想用 X 轴和 Y 轴定义原点，单击 X 轴方向参考，接着在图形区域选择一水平模型边线，然后单击 Y 轴方向参考并选择一竖直模型边线。
在表格生成后，您可将基准原点拖动到另一位置，或者可编辑基准定义。表中的位置值更新。
孔
选择单个孔边线，或选择一模型面以将所有孔包括在面中。
边界
|
框边界
|
设定表格外边界的线粗。 |
|
网格边界
|
设定表格内部网格线的线粗。 |
下一视图

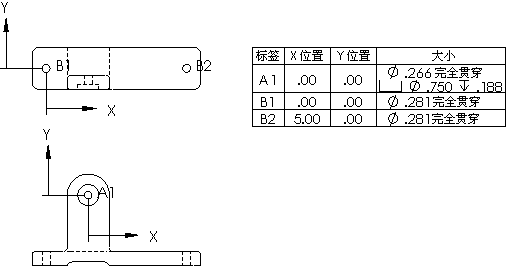

此选项只在插入表格过程中才可使用。此可允许您为另一工程图视图设定基准和孔。一个孔表可包括数个工程图视图。孔表以每个视图都有一个基准而添加。标号在所有视图中都相同。
