您可操纵半径数值并将半径数值指派给对称或非对称可变尺寸圆角顶点之间的控制点。
控制点(I)
- 您可给每个控制点指定一半径值，或给一个或两个闭合顶点指定数值。
-

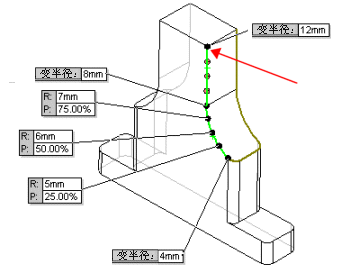

系统默认使用三个控制点，分别以 25%、50% 和 75% 的等距增量位于两个变半径之间的边线上。
-
您可使用以下方法更改每个控制点的相对位置：
- 在标注中更改控制点的百分比
-
选择控制点然后将之拖动到新的位置
添加或删减控制点
在您生成圆角时，或在您通过使用
编辑特征生成圆角后，您可沿您选择进行圆角处理的边线上添加或删减控制点。 添加或删减边线上的控制点可将控制点以相等的间距放在此边线上。
-

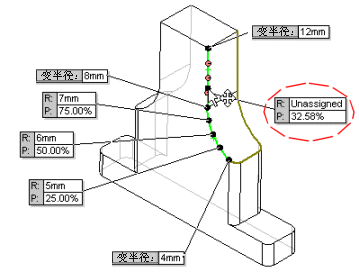

添加控制点： 您可选择一控制点并按住 Ctrl 拖动，在新位置生成一额外控制点。 或者，您可从 PropertyManager 在实例数
中递减数值。 通过 PropertyManager 添加新控制点会在默认位置添加点。
-

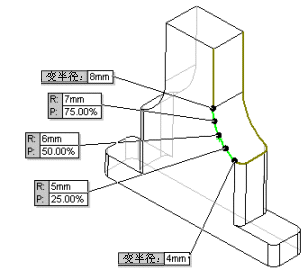

删减控制点： 您可通过右键单击然后从快捷键菜单中选择删除来移除特定控制点。 或者，您可从 PropertyManager 在实例数
中递减数值。 通过 PropertyManager 删除新控制点会从默认位置移除点。
对多条边线进行圆角处理
您可选择一个以上边线进行圆角处理。 在
圆角项目
下选择任何额外边线之前完成每个边线，方法如下：
- 先将半径运用到每个顶点
-
将半径值运用到一个或所有控制点
-
在您运用半径数值之前或之后更改控制点的位置
-
如有必要，添加新的控制点
对于非对称圆角，多边线控制点显示具有多个圆角边线的顶点。
要反转圆角距离 1
和距离 2
定义的侧，请单击多边线控制点。 在反转方向对话框中，选择您想要为其反转方向的边线。
