参考实体有助于在打开装配体、拖动角度配合尺寸或切换配置时防止角度配合意外翻转。
参考实体
参考实体定义角度配合的旋转轴。 没有参考实体，角度配合有两个可能的解决方案，这可能会导致意外翻转，或不希望的配合行为。
通过添加参考实体，可以提高角度配合的可预测性。 只要不更改任何其他配合，角度将保持不变。
自动填充参考实体
选择参考实体的最佳方法是使用自动填充参考实体。 SOLIDWORKS 软件会自动搜索和选择被约束为与两个角度配合实体垂直的参考实体。
自动检测参考实体：
- 在配合 PropertyManager 中，单击自动填充参考实体
。
如果您删除或更改约束参考实体的配合，则角度配合可能会失败或发生意外翻转。
如果在修改其他配合后参考实体变得无效，请右键单击 FeatureManager 设计树中的配合并单击编辑特征
。 在 PropertyManager 中，取消选择参考实体，然后再次单击自动填充参考实体。
当自动填充参考实体失败时
如果自动填充参考实体失败，则无有效的参考实体。 要制作一个有效的参考实体，请添加更多配合来定义两个角度配合零部件之间的对齐。 您可使用重合、同心、平行或距离配合来约束零部件。 零部件完全对齐后，该软件可以找到一个垂直的参考实体。 有关详细信息，请参阅 示例： 参考实体自动填充。

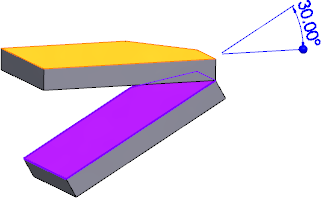

尺寸选择器
为角度配合添加参考实体时，您可使用尺寸选择器来选择配合尺寸的位置。 配合 PropertyManager 会基于您的选择自动更新
翻转尺寸和
配合对齐。
