将实体零件转换成钣金零件

转换到钣金命令可让您指定将实体零件转换成钣金零件所需的厚度、折弯和切口。

1. 生成实体零件。

2. 单击 转换到钣金 （“钣金”工具栏）或 插入 > 钣金 > 转换到钣金。
3. 如果您想使用规格表，在 PropertyManager 中的钣金规格下设定选项：
   1. 选择使用规格表。
   2. 在 选择表格 中，选择要使用的规格表，或单击 浏览，然后浏览到规格表。
4. 在钣金参数下：
   1. 选择一个面作为钣金零件的固定面。
   2. 设定钣金厚度和默认折弯半径。
   3. 如果您想保留实体以用于另一保留实体特征，选择转换到钣金。 当消除选择时，实体被转换到钣金特征消耗。
5. 在折弯边线下，选择要形成折弯的模型边线。
   将显示样式更改为隐藏线可见将更容易选择边线。
   所需切口会被自动选择，并在找到切口边线下列出。

   在图形区域中，如果您在 PropertyManager 中选定了显示标注，标注会附加到折弯和切口边线。 您可以使用标注更改折弯半径和切口缝隙。



   要恢复默认值，可右键单击折弯边线或切口边线并选择恢复默认值。
6. 在边角默认值下设定切口选项。 要通过为单个切口设定选项来覆盖这些默认值：
   1. 在找到切口边线下选择显示标注。
   2. 在图形区域中单击缝隙标注中的默认。

   3. 在弹出窗口中设定切口选项。
   4. 在图形区域中单击右键，然后单击 确定 。
7. 在自定义折弯系数下设置折弯系数类型和数值。
8. 要为插入的折弯添加释放槽切除，可在自动切释放槽下选择释放槽切除类型： 矩形、撕裂形或矩圆形。
   撕裂形 释放槽是插入折弯所需的最小尺寸。

   如果选择矩形或矩圆形，请指定释放槽比例。

9. 单击 。

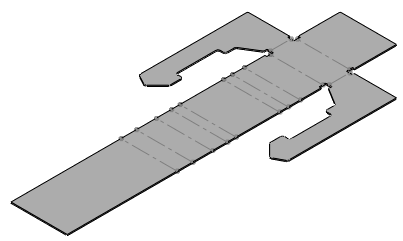

10. 单击 展开 （“钣金”工具栏）可以使用您指定的折弯和切口展开零件。
