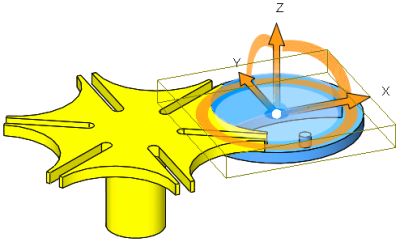

使用三重轴旋转零部件

欲以三重轴旋转零部件：

  1. 用右键单击零部件，然后选择以三重轴移动。
  2. 选择一个环并拖动。而且：
    • 要进行捕捉，请右键单击所选的环并选择拖动时捕捉。在接近环时，捕捉增量为 90°。该增量随着指针与环的距离拉远而减小。

    • 若想以预设增量进行旋转，用右键单击所选环然后选取旋转 90° 或旋转 180°。
    • 若想键入特定增量，用右键单击中心球形然后选取显示旋转三角形 XYZ 框。
  3. 在图形区域中单击以关闭三重轴。
    要移动或对齐三重轴：
    • 拖动中央球形可来回拖动三重轴。
    • Alt + 拖动中央球形或臂杆将三重轴丢放在边线或面上，以使三重轴对齐该边线或面。
    • 右键单击中心球并选择对齐到、与零部件原点对齐、或与装配体原点对齐。
