範例 - 與結合一起複製

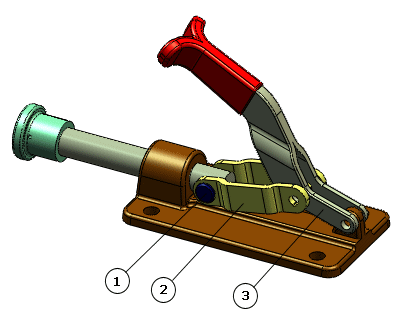

此範例顯示當您在組合件中產生零組件的額外副本時，如何加入結合。

1. 在組合件開啟時，按一下與結合一起複製 (「組合件」工具列) 或插入 > 零組件 > 與結合一起複製。

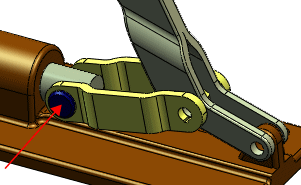

2. 為 PropertyManager 中的選取的零組件，在圖面中選擇要複製的零組件，例如銷。



   所選的零組件的組合會列在 PropertyManager 中的組合下。
3. 按一下列出結合之下的選擇方塊，例如同軸心結合。
   結合參考會在圖面中強調顯示。

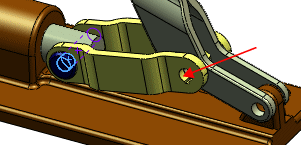

4. 選擇可複製零組件與其結合的位置，例如在如圖所示的連結中的鑽孔：


   在此範例中，由於您複製的是同軸心結合參考，您選擇該結合類型適當的結合幾何，例如鑽孔。

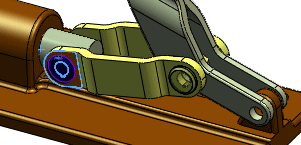

   在圖面中，複製的零組件預覽出現，且複製之結合的結合參考會強調顯示。 在 PropertyManager 中的結合之下，下個列出的結合的選擇方塊會強調顯示。 在此範例中，重合/共線/共點結合選擇方塊會強調顯示。



   您必須指定每個結合的參考。 在此範例中，因為控制桿的兩個標籤是共平面，新銷可以使用與原始銷相同的參考。

5. 若要為下個結合使用原始零組件所用的相同結合參考，在 PropertyManager 中的結合之下，為下個列出的結合選擇重複。 在此範例中，您選擇重合/共線/共點的結合之下的重複。
6. 按一下 。
   所選零組件的副本會加入組合件。 選擇方塊會清除，讓您可以加入另外的副本。

   接著請加入從原始副本複製結合的零組件，但是兩個結合都使用新的參考。 在此範例中，將銷複製到另一個鑽孔，但是使用新的結合參考。

7. 為零組件副本與其首個結合參考選擇其他位置。

   在此範例中，選擇控制桿中的鑽孔，為銷定義同軸心結合參考。


8. 在 PropertyManager 的重合/共線/共點結合中清除重複。
9. 選擇下個結合的新結合參考。

   在此範例中，為銷的此副本的重合/共線/共點結合選擇控制桿的平面作為結合參考。


10. 按兩下 。
    零組件副本出現在 FeatureManager(特徵管理員) 中。 新的結合會出現在結合 資料夾中。
