邊線凸緣

您可以產生長度超過其連接邊線的邊線凸緣。

1. 開啟 install_dir\samples\whatsnew\sheetmetal\bracket.sldprt。
2. 按一下邊線凸緣 (鈑金工具列) 或依次按插入 > 鈑金 > 邊線凸緣。
3. 選擇所示的邊線。


4. 在 PropertyManager 中的下列項次之下：
   1. 在凸緣長度下，將長度設為 40。
   2. 在凸緣參數下，按一下編輯凸緣輪廓。

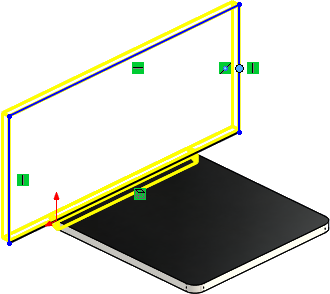

5. 在圖面中，拖曳每個垂直的草圖線段，使其延伸超出相鄰的鈑金邊線 (大致上如圖所示)。
6. 在輪廓草圖對話方塊中，按一下完成。

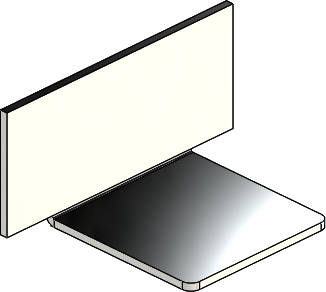

   邊線凸緣隨即加入到零件中。
