Définition de manchettes

Cette commande est disponible dans les menus Tuyaux et Tubes. Cette rubrique décrit les étapes à suivre à partir du menu Tuyaux.

Pour définir des manchettes dans un assemblage de routage:

  1. Cliquez sur Outils > Routage > Tuyauterie > Définir les manchettes .
    Vous pouvez également cliquer à l'aide du bouton droit de la souris sur la fonction Routage dans l'arbre de création FeatureManager et cliquer sur Définir les manchettes .
  2. Pour Segments de manchette, sélectionnez les entités d'esquisse dans la zone graphique.
    Les segments de routage peuvent être non contigus, et peuvent se terminer au niveau d'une connexion à bride ou d'une connexion filetée et soudée.

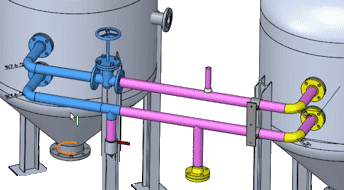

    Manchettes non contiguës

    Les composants appartenant à la manchette s'affichent automatiquement sous Composants de manchette. Ces composants peuvent être des tés, des coudes, des o-lets, des tuyaux avec points de pénétration, des supports, des étriers et d'autres pièces qui seront connectées à la manchette lors du procédé de fabrication.

  3. Pour Composants adjacents, sélectionnez les composants externes à la manchette.
  4. Ajoutez ou supprimez des composants en faisant glisser les accessoires entre Composants de manchette et Composants adjacents dans le PropertyManager.
    Vous pouvez également ajouter des composants contraints aux Composants de manchette et aux Composants adjacents.
  5. Cliquez sur Axe en haut du PropertyManager, puis cliquez sur PM_OK.gif pour ajouter une manchette et laissez le PropertyManager ouvert.

    Les manchettes sont organisées en dossiers dans l'arbre de création FeatureManager du routage. Un état d'affichage est également généré pour chaque manchette.

    Vous pouvez concevoir des manchettes plus rapidement en sélectionnant une seule pièce d'un assemblage pour l'inclure dans la manchette et non l'ensemble de l'assemblage.
La création de mises en plan de manchette, de nomenclatures, l'importation de données P&ID et l'exportation de données de manchette au format PCF sont intégrées avec la fonctionnalité de tuyaux et de tubes. Vous pouvez sélectionner des options pour les manchettes dans chacun des PropertyManagers associés à ces fonctions.
