Utilisation des blocs de texte dans un modèle

Plusieurs types de texte peuvent être ajoutés à un modèle.

Champ de texte modèle

Vous pouvez placer un bloc de texte avec du texte statique sur un modèle. Lors de la publication, le texte s'affiche dans le document PDF 3D. Par exemple :


Le texte apparaît à chaque fois que le modèle est utilisé. L'utilisateur du modèle et l'utilisateur final ne peuvent pas modifier le texte.

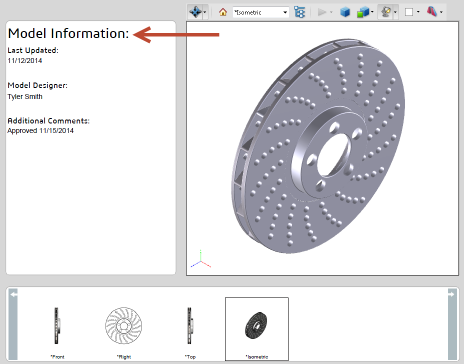

Zone de texte complétée sur le document PDF

Champ de texte

Vous pouvez ajouter un champ de texte personnalisé à un modèle, qui peut être modifié par l'utilisateur du modèle. Lors de la publication du document PDF 3D, l'utilisateur du modèle saisit directement le texte qui apparaît dans le document PDF final. Par exemple :

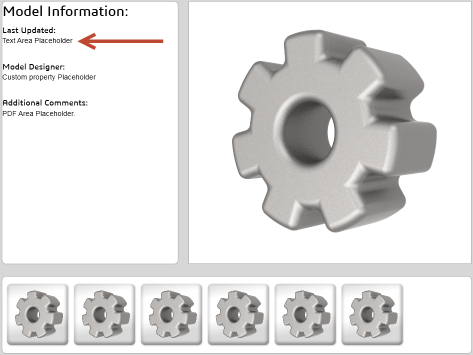

Zone réservée au texte sur le modèle
Pour éditer le texte personnalisé dans le champ de texte, cliquez sur Champs de texte dans le PropertyManager Publier au format PDF 3D et saisissez le texte dans la boîte de dialogue Texte personnalisé.

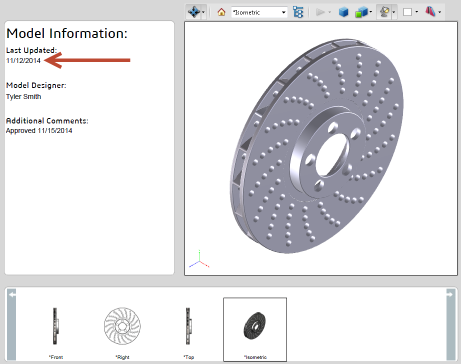

Zone de texte complétée sur le document PDF

L'utilisateur du modèle peut modifier le texte au moment de la publication, mais l'utilisateur final ne peut pas modifier le texte.

Champ de propriétés personnalisées

Vous pouvez ajouter un bloc de texte à un modèle qui fait référence à une propriété personnalisée du modèle. Lors de la publication du document PDF 3D, l'utilisateur du modèle sélectionne une propriété personnalisée qui apparaît dans le document PDF final. Par exemple :

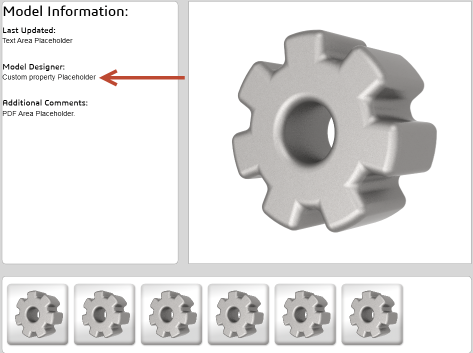

Zone réservée à la propriété personnalisée sur le modèle
Pour saisir un texte de propriété personnalisée dans le champ de texte de propriété personnalisée, cliquez sur Champs de propriétés personnalisées dans le PropertyManager Publier au format PDF 3D et sélectionnez les propriétés personnalisées du modèle dans la boîte de dialogue Texte de la propriété personnalisée.
Zone de propriété personnalisée complétée sur le document PDF

L'utilisateur du modèle peut modifier la propriété personnalisée au moment de la publication, mais l'utilisateur final ne peut pas changer la valeur de propriété personnalisée.

Champ du formulaire PDF

Vous pouvez placer une zone de texte à remplir sur le modèle que l'utilisateur final peut compléter après la génération du document PDF. Par exemple, utilisez cette option de texte pour permettre à quelqu'un de consulter le document et d'y ajouter des notes.

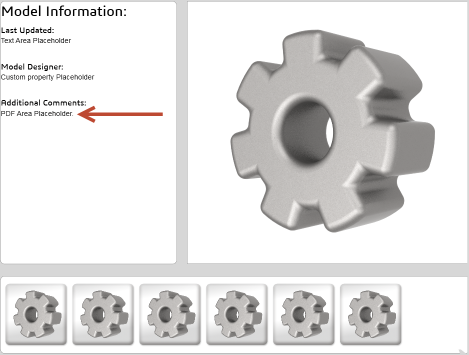

Champ du formulaire PDF sur le modèle

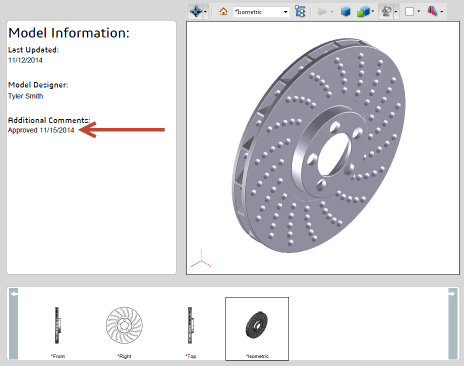

L'utilisateur final saisit du texte dans le document PDF

Table des matières

  • Insertion d'un champ de texte dans un modèle

    Vous pouvez placer un bloc de texte avec du texte statique sur un modèle. Lors de la publication, le texte s'affiche dans le document PDF 3D.

  • Insertion de texte personnalisé

    Vous pouvez ajouter à un modèle un bloc de texte qui peut être modifié par l'utilisateur du modèle. Lors de la publication du document PDF 3D, l'utilisateur du modèle saisit le texte qui apparaît dans le document PDF 3D final.

  • Insertion d'une propriété personnalisée lors de la publication

    Vous pouvez ajouter un bloc de texte qui fait référence à une propriété personnalisée de modèle à un modèle. Lors de la publication du document PDF 3D, l'utilisateur du modèle sélectionne une propriété personnalisée qui apparaît dans le document PDF 3D final.

  • Insertion d'un formulaire PDF

    Vous pouvez placer un champ à remplir sur le modèle que l'utilisateur final peut compléter après la génération du document PDF 3D.
