Combinaison de cotes de mesure et de tolérances géométriques

Pour combiner des tolérances de cotation et des tolérances géométriques:

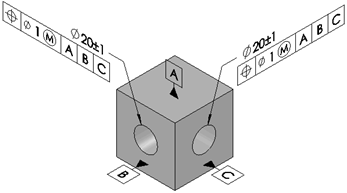

  1. Ouvrez un modèle comprenant des cotes de mesure et des tolérances géométriques à combiner. Vous pouvez, par exemple, combiner les trois cotes illustrées ci-dessous en une seule.
  2. Appuyez sur Ctrl et sélectionnez les deux cotes de gauche à droite.
  3. Cliquez à l'aide du bouton droit de la souris et cliquez sur Cote combinée.


    Les cotes sont combinées en une seule, au niveau de la dernière cote sélectionnée, et le nombre d'occurrences est automatiquement ajouté.
    Si vous combinez uniquement des tolérances géométriques, cliquez à l'aide du bouton droit de la souris et cliquez sur Combiner tolérance géométrique. Lorsque vous combinez des tolérances géométriques, les symboles, tolérances et symboles de référence appliqués doivent être les mêmes.
