Wenn Sie XML-Werten Variablen zuordnen möchten, müssen Sie den Blocknamen XML und die richtige Elementsyntax verwenden.
Verwenden Sie beim Definieren von Variablen den Blocknamen XML und die richtige Elementsyntax.
Beachten Sie beim Benennen der Variablenattribute die folgenden Richtlinien:

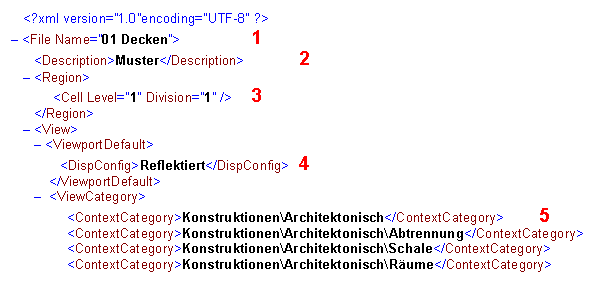

| 1 - Wurzelelement-Attribut |
| Syntax |
[Wurzelelement]/@[Attribut] |
| Im Beispiel: |
Die Attributzuordnung File/@Name gibt den Wert 01 Ceilings zurück. |
|
| 2 - Elementkennung |
| Syntax |
[Wurzelelement]/[Element] |
| Im Beispiel: |
Die Attributzuordnung File/Description gibt den Wert Sample zurück. |
|
| 3 - Verschachteltes Attribut |
| Syntax |
[Wurzelelement]/[Element]/[VerschachteltesElement]/@[Attribut] |
| Im Beispiel: |
Die Attributzuordnung File/Region/Cell/@Division gibt den Wert 1 zurück. |
|
| 4 - Verschachteltes Element |
| Syntax |
[Wurzelelement]/[Element]/[VerschachteltesElement] |
| Im Beispiel: |
Die Attributzuordnung File/View/ViewportDefault/DispConfig gibt den Wert Reflected zurück. |
|
| 5 - Mehrere Elementwerte |
| Syntax |
Werden mehrere Elemente gleichen Namens gefunden, werden alle Werte verwendet (ein Wert pro Zeile im mehrzeiligen Bearbeitungsfeld). |
| Im Beispiel: |
Die Attributzuordnung File/View/ViewCategory/ContextCategory gibt eine Liste mit Constructs\Architectural, Constructs\Architectural\Partitions, Constructs\Architectural\Shell usw. zurück. |
|
